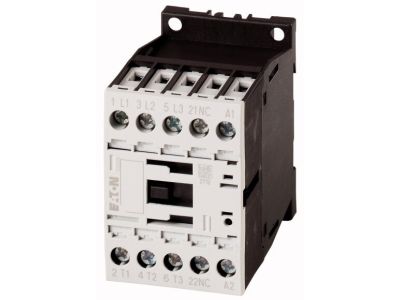

Stycznik mocy 3-bieg. 12A [AC-3] 0Z1R DILM12-01 110V AC DILM | 276862 Eaton

Alternatywny kod produktu: DILM12-01(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM12-01 firmy Eaton to trójbiegunowe urządzenie przystosowane do pracy w kategoriach użytkowych AC-1, AC-3 oraz AC-4. Znamionowy prąd roboczy AC-3 wynoszący 12 A przy 380–400 V gwarantuje bezpieczne załączanie i wyłączanie standardowych silników indukcyjnych, podczas gdy prąd cieplny umowny AC-1 zapewnia niezawodne prowadzenie obciążeń rezystancyjnych. Cewka sterująca 110 V AC umożliwia łatwą integrację z typowymi instalacjami. Zaciski śrubowe ułatwiają szybki i pewny montaż przewodów.

• Prąd znamionowy AC-3 (12 A / 380–400 V): Bezpieczna praca z silnikami indukcyjnymi o standardowym rozruchu i wyłączaniu, bez ryzyka przegrzania styków.
• Kategoria użytkowa AC-1 (prąd cieplny): Przystosowany do obciążeń nieindukcyjnych (np. piece oporowe, grzejniki) – wysoka niezawodność w zastosowaniach rezystancyjnych.
• Cewka 110 V AC: Napięcie sterujące zgodne z popularnymi systemami automatyki – łatwe podłączenie w istniejących rozdzielnicach.
• Zaciski śrubowe: Solidne mocowanie przewodów – minimalizacja ryzyka poluzowania podczas pracy i drgań.
• Odporność na kategorię AC-4: Możliwość pracy z odwracaniem kierunku i przeciwdziałaniem (plugging) – elastyczność w sterowaniu silnikami.

Zgodność z Normami

Stycznik DILM12-01 jest zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Urządzenie dedykowane jest do pracy z silnikami o klasie sprawności IE3 (odpowiednie oznaczenie na opakowaniu).

Zastosowanie

Stycznik mocy doskonale sprawdza się w instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników o charakterze indukcyjnym i rezystancyjnym. Dzięki szerokiemu zakresowi kategorii użytkowych może być stosowany w następujących scenariuszach:

• Sterowanie silnikami indukcyjnymi: Rozruch, wyłączanie w trakcie pracy (AC-3) oraz odwracanie kierunku obrotów (AC-4).
• Obciążenia nieindukcyjne: Załączanie układów grzewczych, pieców oporowych i innych odbiorników o małej indukcyjności.
• Automatyka budynkowa: Impulsowe sterowanie stycznikami, przekaźnikami oraz sygnałami do PLC.
• Instalacje z silnikami IE3: Zapewnienie optymalnej współpracy z nowoczesnymi, energooszczędnymi napędami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i cewki sterującej. Urządzenie mocuje się na szynie DIN TH35. Przekrój przewodów należy dobrać do znamionowego prądu obciążenia (zalecany przekrój zgodny z dokumentacją producenta). Zaciski śrubowe dokręcać momentem podanym w karcie katalogowej – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do uszkodzenia lub przegrzania.

FAQ

• Czy stycznik posiada podświetlenie przycisku lub wskaźnik LED? Model DILM12-01 nie jest wyposażony w podświetlenie ani wbudowany wskaźnik LED – stan pracy określa się na podstawie załączonego obwodu (brak sygnalizacji optycznej w standardzie).
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP – urządzenie przeznaczone jest do montażu w rozdzielnicach w suchych pomieszczeniach (typowe warunki IP20). W przypadku instalacji w trudnych warunkach należy zastosować odpowiednią obudowę osłonową.
• W jakich kategoriach użytkowych może pracować ten stycznik? Stycznik dopuszczony jest do kategorii AC-1, AC-3 i AC-4. Oznacza to możliwość pracy z obciążeniami rezystancyjnymi, standardowymi silnikami indukcyjnymi oraz w trybach rozruchu, odwracania i spowalniania (plugging).
