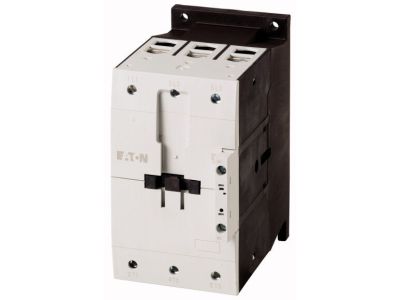

Stycznik mocy 3-bieg. 115A [AC-3] 0Z0R, DILM115(RAC24) DILM | 239545 Eaton

Alternatywny kod produktu: DILM115(RAC24)

Opis i Kluczowe Cechy

Stycznik mocy Eaton DILM115 (symbol 239545) to trzybiegunowe urządzenie łączeniowe przystosowane do prądu 115 A w kategorii AC-3. Dzięki podwójnym zaciskom skrzynkowym i czołowym przyłączom umożliwia szybkie i niezawodne okablowanie przewodów o różnych przekrojach. Cewka zakresowa 24 V AC/DC z wbudowanym układem ochronnym minimalizuje straty mocy i wydłuża żywotność. Kompaktowa konstrukcja – identyczne wymiary dla wersji AC i DC – pozwala na stosowanie tych samych akcesoriów, co upraszcza projektowanie rozdzielnic.

• Prąd znamionowy 115 A (AC-3): umożliwia bezpieczne sterowanie trójfazowymi silnikami o dużej mocy bez ryzyka przegrzania styków.
• Cewka zakresowa 24 V AC/DC z ochroną: wbudowany układ zabezpieczający redukuje straty mocy i chroni cewkę przed przepięciami, co zwiększa niezawodność w trudnych warunkach przemysłowych.
• Podwójne zaciski skrzynkowe: pozwalają na przyłączanie przewodów o różnych przekrojach (np. 1,5–50 mm²) bez użycia dodatkowych zacisków – oszczędność czasu i miejsca w szafie sterowniczej.
• Czołowe przyłącza: ułatwiają dostęp do okablowania nawet w ciasnych rozdzielnicach, przyspieszając montaż i serwis.
• Uniwersalna konstrukcja AC/DC: te same wymiary dla styczników AC i DC umożliwiają korzystanie z tej samej gamy akcesoriów (moduły pomocnicze, blokady, przekaźniki silnikowe), co upraszcza logistykę i magazynowanie.

Zgodność z Normami

Stycznik DILM115 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Spełnia wymagania dyrektyw niskonapięciowych oraz standardów DIN dotyczących aparatury łączeniowej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych oraz budynkowych.

Zastosowanie

Stycznik mocy Eaton DILM115 jest przeznaczony do łączenia i rozłączania obwodów o dużym prądzie roboczym, szczególnie w aplikacjach z silnikami indukcyjnymi. Dzięki wysokiej trwałości łączeniowej sprawdza się w systemach wymagających częstego przełączania.

• Sterowanie trójfazowymi silnikami asynchronicznymi w układach rozruchu bezpośredniego (kategoria AC-3).
• Przełączanie obciążeń rezystancyjnych i indukcyjnych w maszynach przemysłowych oraz instalacjach grzewczych.
• Zastosowanie w automatyce budynkowej – sterowanie wentylatorami, pompami, kompresorami.
• Rozbudowa układów sterowania poprzez łączenie z modułami pomocniczymi, przekaźnikami silnikowymi lub blokadami mechanicznymi.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą wkrętów. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta – dla prądu 115 A AC-3 zalecany przekrój to minimum 16 mm² (w zależności od długości i rodzaju przewodu). Zapewnij odpowiednią wentylację wokół stycznika, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Jakie napięcie cewki ma stycznik DILM115 (RAC24)? Stycznik wyposażony jest w cewkę zakresową przystosowaną do napięcia 24 V AC/DC. Wbudowany układ ochronny zapewnia pracę w szerokim zakresie napięcia sterującego bez ryzyka uszkodzenia.
• Czy stycznik nadaje się do sterowania silnikami o mocy powyżej 50 kW? Przy kategorii AC-3 prąd 115 A umożliwia bezpieczne załączanie silników o mocy do ok. 55 kW przy napięciu 400 V (szacunkowo – wartość zależy od współczynnika rozruchu). Dane dokładne należy sprawdzić w karcie katalogowej producenta dla konkretnego silnika.
• Jakie akcesoria można dołączyć do tego stycznika? Dzięki identycznym wymiarom dla wersji AC i DC dostępne są wszystkie standardowe akcesoria serii DILM: moduły łączników pomocniczych (montaż czołowy i boczny), blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy oraz pokrywa ochronna IP2X.
