Stycznik mocy 3-bieg. 1000A [AC-3] 2Z2R, DILM1000/22(RA250) DILM | 267214 Eaton

Alternatywny kod produktu: DILM1000/22(RA250)

Opis i Kluczowe Cechy

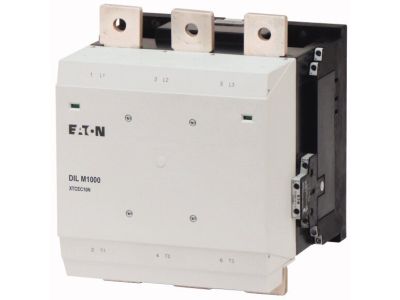

Stycznik mocy serii DILM, symbol DILM1000/22(RA250), o indeksie 267214, przeznaczony do przełączania obciążeń w kategorii AC-3. Prąd znamionowy 1000A oraz napięcie izolacji do 1000V gwarantują bezpieczną pracę w wymagających aplikacjach przemysłowych. Wyposażony w 2 styki zwierne i 2 rozwierne (2Z2R) oraz wbudowany układ ochronny w elektronice sterującej. Zintegrowana cewka szerokozakresowa AC/DC umożliwia bezpośrednie sterowanie z PLC.

• Prąd znamionowy 1000A (AC-3): niezawodne przełączanie silników i odbiorników indukcyjnych bez ryzyka przegrzania styków.
• Styki pomocnicze 2Z2R: elastyczna konfiguracja układów sterowania, sygnalizacji i blokad.
• Cewka szerokozakresowa AC/DC: kompatybilność z różnymi napięciami sterującymi oraz minimalna moc rozruchu i zatrzymania – energooszczędne działanie.
• Trwałość mechaniczna 5 milionów cykli: długa żywotność w aplikacjach o dużej częstotliwości łączeń.
• Pokrywa zacisków zgodna z EN50274: ochrona przed przypadkowym dotknięciem części pod napięciem – bezpieczeństwo personelu.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC/EN 60947 oraz EN 50274. Posiada certyfikaty UL/CSA oraz CCC, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Dzięki wysokiej mocy łączeniowej oraz rozbudowanym stykom pomocniczym stycznik znajduje zastosowanie w różnorodnych układach automatyki i rozdzielnic przemysłowych.

• Sterowanie silnikami trójfazowymi w kategorii AC-3 (np. pompy, wentylatory, przenośniki).
• Załączanie i odłączanie obciążeń rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Impulsowe sterowanie poprzez PLC lub przekaźniki – bezpośrednie uruchamianie bez dodatkowych przekaźników pośredniczących.
• Automatyka budynkowa i przemysłowa wymagająca dużej trwałości mechanicznej i elektrycznej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające i sterownicze. Stycznik montowany na szynie TH35 (DIN) lub bezpośrednio przykręcany – postępować zgodnie z dokumentacją producenta. Zaciski śrubowe przewodów sterujących dokręcać momentem podanym w karcie katalogowej. Przekrój przewodów dobierać do prądu znamionowego 1000A oraz warunków środowiskowych. Nie stosować w miejscach narażonych na wilgoć i pył bez dodatkowej obudowy (IP00).

FAQ

• Jakie jest napięcie cewki sterującej? Stycznik wyposażony jest w cewkę szerokozakresową AC/DC, jednak dokładny zakres napięcia znamionowego należy sprawdzić w dokumentacji technicznej konkretnego wariantu (oznaczenie RA250 w symbolu sugeruje zakres 250 V, ale wymaga weryfikacji z kartą katalogową).
• Jaki stopień ochrony ma stycznik? Stopień ochrony IP00 – oznacza brak ochrony przed ciałami stałymi i wilgocią. Stycznik przeznaczony do montażu w suchych, zamkniętych rozdzielnicach.
• Czy można sterować stycznikiem bezpośrednio z wyjścia PLC? Tak, dzięki wbudowanemu układowi ochronnemu i minimalnej mocy rozruchu stycznik jest kompatybilny z typowymi modułami PLC, co upraszcza układ sterowania.
