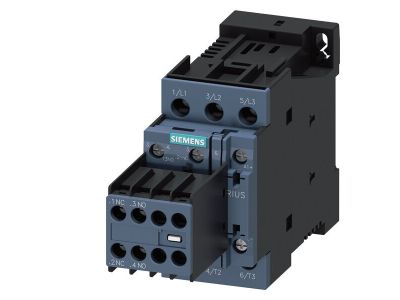

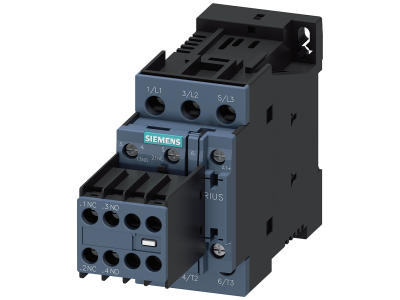

Stycznik mocy 25A 3P 24V DC 2Z 2R S0 3RT20261BB44 | 3RT2026-1BB44 Siemens

Alternatywny kod produktu: 3RT20261BB44

Opis i Kluczowe Cechy

Stycznik mocy 3RT2026-1BB44 to trzybiegunowy stycznik o prądzie znamionowym 25A, wyposażony w cewkę przystosowaną do napięcia 24 V DC. Oferuje 2 styki zwierne (NO) i 2 styki rozwierne (NC), co umożliwia realizację funkcji pomocniczych bez konieczności stosowania dodatkowych modułów. Dzięki kompaktowej konstrukcji nadaje się do montażu w standardowych rozdzielnicach na szynie DIN.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Trzy bieguny (3P): umożliwiają przełączanie trójfazowych odbiorników, takich jak silniki, nagrzewnice czy oświetlenie przemysłowe.
• Napięcie cewki 24 V DC: kompatybilność z nowoczesnymi systemami sterowania niskonapięciowego – zwiększa bezpieczeństwo obsługi i upraszcza integrację z PLC.
• Styki pomocnicze 2Z+2R: wbudowane 2 styki zwierne i 2 rozwierne pozwalają na sygnalizację stanu, blokady krzyżowe lub załączanie małych obciążeń bez dodatkowych przekaźników.
• Montaż na szynie TH35: szybka i stabilna instalacja w rozdzielnicach modułowych, oszczędność czasu przy rozbudowie układu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada znak CE. Zgodny z ogólnymi normami dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Stycznik mocy 3RT2026-1BB44 znajduje zastosowanie w sterowaniu odbiornikami trójfazowymi zarówno w przemyśle, jak i w automatyce budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów przy zachowaniu kompaktowych rozmiarów.

• Sterowanie silnikami elektrycznymi (wentylatory, pompy, sprężarki) w szafach sterowniczych i rozdzielnicach.
• Załączanie nagrzewnic, grzałek i innych odbiorników rezystancyjnych w układach grzewczych i procesowych.
• Przełączanie oświetlenia przemysłowego (np. wysokoprężnych lamp sodowych lub LED) w instalacjach trójfazowych.
• Integracja z systemami automatyki budynkowej (BMS) jako element wykonawczy dla sygnałów 24 V DC z przekaźników lub PLC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy mocować na szynie TH35 (DIN) w rozdzielnicy z odpowiednim stopniem ochrony. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (min. 4 mm² dla 25 A przy standardowych warunkach). Moment dokręcania śrub zacisków – według dokumentacji producenta (zazwyczaj w zakresie 0,8–1,2 Nm). Po zakończeniu instalacji sprawdzić poprawność działania styków pomocniczych i głównych.

FAQ

• Jaki jest prąd znamionowy stycznika? Prąd znamionowy stycznika 3RT2026-1BB44 wynosi 25 A (dla kategorii użytkowania zgodnej z danymi katalogowymi).
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w 2 styki zwierne (NO) i 2 styki rozwierne (NC), co pozwala na sygnalizację lub realizację blokad bez dodatkowych elementów.
• Jakie napięcie sterujące jest wymagane do załączenia cewki? Cewka stycznika jest przystosowana do napięcia 24 V DC – należy użyć zasilacza o odpowiedniej wydajności prądowej (sprawdź wartość prądu cewki w dokumentacji).
