Stycznik mocy 25A, 3P, 12,5kW, 230V AC, 1NO, zaciski śrubowe | BF2510A230 Lovato Electric

Opis i Kluczowe Cechy

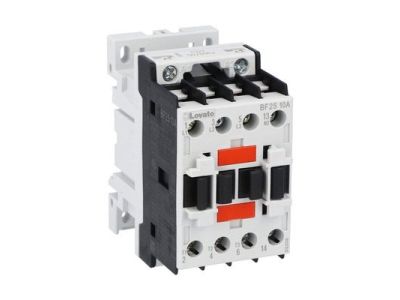

Stycznik mocy BF2510A230 renomowanej marki Lovato Electric to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A (w kategorii AC-3), co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 12,5 kW przy napięciu 400V. Wyposażony w trzy główne bieguny prądowe (3P) oraz jeden zintegrowany styk pomocniczy zwierny (1NO), stycznik ten zapewnia pełną kontrolę nad obwodami wykonawczymi i sygnalizacyjnymi.

• Wysoka wydajność: Zdolność łączeniowa dla obciążeń indukcyjnych do 12,5 kW gwarantuje stabilną pracę napędów elektrycznych.
• Napięcie sterujące: Cewka zasilana napięciem 230V AC jest standardem w większości szaf sterowniczych, co eliminuje potrzebę stosowania dodatkowych transformatorów.
• Trwałość: Konstrukcja serii BF cechuje się wyjątkową odpornością mechaniczną i elektryczną, co przekłada się na długi cykl życia urządzenia nawet przy dużej częstotliwości łączeń.
• Zaciski śrubowe: Solidne zaciski śrubowe pozwalają na pewne osadzenie przewodów, minimalizując ryzyko poluzowania połączeń pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Stycznik BF2510A230 spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co definiuje go jako bezpieczny aparat do niskonapięciowej aparatury rozdzielczej i sterowniczej. Posiada certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach globalnych, zapewniając inżynierom pewność co do parametrów izolacyjnych oraz wytrzymałości zwarciowej.

Zastosowanie

Dzięki swojej uniwersalności, stycznik Lovato Electric znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Bezpośredniego rozruchu silników klatkowych o mocy do 12,5 kW.
• Sterowania układami grzewczymi i oświetleniowymi o dużym poborze prądu.
• Pracy w układach nawrotnych oraz gwiazda-trójkąt (przy zastosowaniu odpowiednich akcesoriów).
• Systemów wentylacji i klimatyzacji (HVAC), gdzie wymagana jest niezawodność przy ciągłej pracy.
• Maszyn pakujących i linii produkcyjnych wymagających precyzyjnego załączania zasilania.

Wskazówki Montażowe

Montaż stycznika BF2510A230 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN 35 mm, co znacząco skraca czas prefabrykacji rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie zabezpieczeń nadprądowych dobranych do charakterystyki obciążenia silnikowego. Przewody sterujące cewką 230V AC powinny być prowadzone w sposób uporządkowany, najlepiej w korytkach grzebieniowych.

FAQ

1. Czy stycznik posiada wbudowane styki pomocnicze?
Tak, model BF2510A230 posiada jeden fabrycznie zintegrowany styk pomocniczy zwierny (1NO), który może być wykorzystany w układzie podtrzymania lub do sygnalizacji stanu pracy urządzenia.

2. Czy do tego modelu można dołożyć dodatkowe styki?
Tak, konstrukcja serii BF od Lovato Electric pozwala na montaż dodatkowych bloków styków pomocniczych zarówno czołowych, jak i bocznych, co zwiększa elastyczność konfiguracji układu sterowania.

3. Jakie jest napięcie zasilania cewki?
Cewka w tym konkretnym modelu jest przystosowana do pracy z napięciem przemiennym 230V AC o częstotliwości 50/60Hz.
