Stycznik mocy 22kW, 400V, AC-3, 1NO+1NC, 20-33V AC DC, z warystorem, 3P, S2, przyłącze śrubowe | 3RT2036-1NB30 Siemens

Opis i Kluczowe Cechy

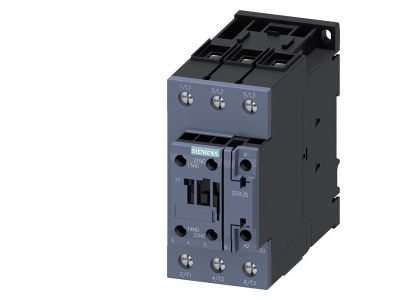

Stycznik mocy Siemens SIRIUS 3RT2036-1NB30 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających aplikacjach przemysłowych. Jako element modułowego systemu SIRIUS, stycznik ten charakteryzuje się wysoką gęstością mocy przy zachowaniu kompaktowej obudowy w rozmiarze S2. Urządzenie oferuje moc znamionową wynoszącą 22 kW przy napięciu 400V w kategorii użytkowania AC-3, co czyni go idealnym rozwiązaniem do bezpośredniego rozruchu silników klatkowych.

• Uniwersalne sterowanie: Szerokozakresowa cewka elektroniczna obsługuje napięcia od 20V do 33V zarówno dla prądu przemiennego (AC), jak i stałego (DC), co redukuje liczbę wariantów magazynowych.
• Zintegrowana ochrona: Fabrycznie zamontowany warystor skutecznie tłumi przepięcia łączeniowe, chroniąc czułe układy elektroniczne sterownika PLC.

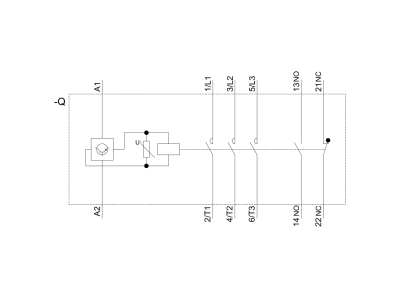

• Konfiguracja styków: Urządzenie wyposażone jest w zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na realizację układów podtrzymania i sygnalizacji bez konieczności dokupowania dodatkowych modułów.
• Niezawodność: Wysoka trwałość mechaniczna i elektryczna gwarantuje ciągłość procesów technologicznych nawet przy dużej częstotliwości łączeń.

Zgodność z Normami

Stycznik 3RT2036-1NB30 został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi. Posiada pełną certyfikację IEC oraz UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki całego świata. Urządzenie jest oznaczone jako IE3/IE4ready, co oznacza pełną kompatybilność z nowoczesnymi silnikami o wysokiej klasie energooszczędności, które charakteryzują się wyższymi prądami rozruchowymi. Odporność na trudne warunki klimatyczne pozwala na pracę w zróżnicowanych środowiskach przemysłowych.

Zastosowanie

Dzięki swojej wszechstronności, stycznik Siemens SIRIUS znajduje zastosowanie w wielu gałęziach przemysłu:

• Automatyka napędowa: Sterowanie silnikami asynchronicznymi w transporterach, pompach, wentylatorach oraz kompresorach.
• Budowa maszyn: Idealny do szaf sterowniczych o ograniczonej przestrzeni dzięki kompaktowej budowie rozmiaru S2.
• Integracja systemowa: Możliwość współpracy z systemami AS-Interface oraz IO-Link poprzez opcjonalne moduły funkcyjne.
• Modernizacja: Stanowi bezpośredni zamiennik dla starszej serii 3RT1, oferując lepsze parametry przy zachowaniu logiki montażu.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki zastosowaniu techniki przyłączy śrubowych. Przednie rozmieszczenie zacisków ułatwia dostęp wkrętakiem i przyspiesza proces okablowania. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub do przykręcenia bezpośrednio do płyty montażowej. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny odporny na wibracje. Modułowa konstrukcja pozwala na łatwe dołączenie akcesoriów, takich jak blokady mechaniczne czy dodatkowe bloki styków pomocniczych, bez użycia specjalistycznych narzędzi.

FAQ

1. Czy ten stycznik wymaga dodatkowego zabezpieczenia przeciwprzepięciowego?
Nie, model 3RT2036-1NB30 posiada wbudowany warystor, który chroni cewkę i współpracujące z nią urządzenia przed pikami napięciowymi.

2. Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego PLC?
Tak, dzięki szerokozakresowej cewce 20-33V AC/DC i niskiemu poborowi mocy przez układ elektroniczny, sterowanie bezpośrednie jest możliwe, o ile wydajność prądowa wyjścia PLC jest zgodna z dokumentacją techniczną.

3. Jaki jest rozmiar obudowy tego modelu?
Stycznik ten wykonany jest w rozmiarze S2, co należy uwzględnić przy doborze szyn zasilających i akcesoriów z systemu SIRIUS.
