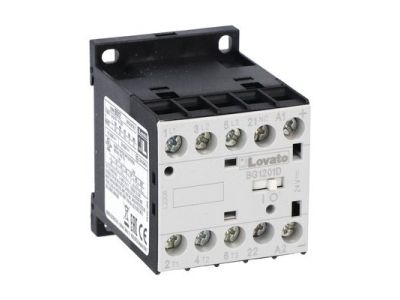

Stycznik mocy 12A, 3P, 5,7kW, 24V DC, 1NC, zaciski śrubowe | 11BG1201D024 Lovato Electric

Opis i Kluczowe Cechy

Stycznik mocy Lovato Electric o numerze katalogowym 11BG1201D024 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających układach automatyki przemysłowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 12A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 5,7 kW przy napięciu 400V. Wyposażenie w trzy główne styki zwierne (3P) oraz jeden zintegrowany styk pomocniczy rozwierny (1NC) umożliwia budowę bezpiecznych układów blokady elektrycznej lub sygnalizacji stanu pracy.

• Cewka sterująca 24V DC: Zastosowanie napięcia stałego 24V DC pozwala na bezpośrednią współpracę ze sterownikami PLC oraz systemami zasilania awaryjnego, eliminując konieczność stosowania dodatkowych przekaźników pośredniczących.
• Zaciski śrubowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując rezystancję styku i ryzyko przegrzania punktów przyłączeniowych.
• Kompaktowa budowa: Seria BG od Lovato Electric wyróżnia się niewielkimi wymiarami, co pozwala na znaczną oszczędność miejsca na szynie DIN wewnątrz szaf sterowniczych.
• Wysoka trwałość mechaniczna: Konstrukcja mechanizmu została zoptymalizowana pod kątem milionów cykli łączeniowych, co przekłada się na długą i bezawaryjną eksploatację w cyklach pracy ciągłej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują standardy dla niskonapięciowej aparatury rozdzielczej i sterowniczej. Posiada certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne, w tym do Ameryki Północnej.

Zastosowanie

Stycznik 11BG1201D024 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn i systemach utrzymania ruchu. Jest idealnym rozwiązaniem do sterowania pompami, wentylatorami, przenośnikami taśmowymi oraz innymi odbiornikami indukcyjnymi o mocy do 5,7 kW. Dzięki stykowi pomocniczemu NC, urządzenie doskonale sprawdza się w układach nawrotnych (lewo-prawo) jako element blokady wzajemnej, zapobiegający jednoczesnemu załączeniu dwóch kierunków obrotów silnika.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania cewki odpowiada wartości 24V DC. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić optymalny styk w zaciskach śrubowych. Moment dokręcania śrub powinien być zgodny z dokumentacją techniczną producenta, co zapobiega uszkodzeniu gwintów przy jednoczesnym zachowaniu pewności połączenia. Należy zachować odpowiednie odstępy wentylacyjne w przypadku montażu kilku styczników obok siebie w środowisku o wysokiej temperaturze otoczenia.

FAQ

• Czy ten stycznik posiada wbudowany moduł przeciwprzepięciowy dla cewki? Standardowe wykonanie serii BG wymaga weryfikacji akcesoriów, jednak cewki DC Lovato charakteryzują się stabilną pracą; dla pełnej ochrony elektroniki sterującej zaleca się stosowanie dedykowanych ograniczników przepięć montowanych na zaciskach cewki.
• Czy mogę zamontować ten stycznik w dowolnej pozycji? Tak, styczniki Lovato serii BG dopuszczają montaż w pozycjach odchylonych od pionu, jednak dla zachowania optymalnej żywotności zaleca się montaż na pionowej powierzchni.
• Jaki jest maksymalny przekrój przewodu dla zacisków głównych? Zaciski śrubowe w tym modelu są przystosowane do przewodów o przekroju do 4 mm², co pozwala na swobodne dopasowanie okablowania do prądu znamionowego 12A.
