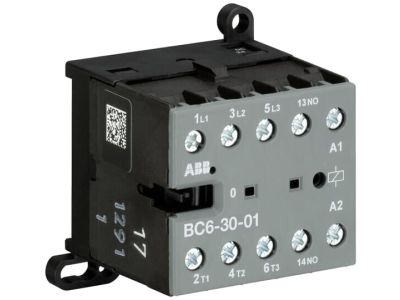

Stycznik miniaturowy AC-3 8,5A 4kW 3P, 24V DC, 1NC, BC6-30-01-01, zaciski śrubowe | GJL1213001R0011 ABB

Opis i Kluczowe Cechy

Stycznik miniaturowy ABB BC6-30-01-01 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o systemach, w których kluczowym ograniczeniem jest dostępna przestrzeń montażowa. Urządzenie charakteryzuje się kompaktową, 3-biegunową konstrukcją, która pozwala na efektywne sterowanie obciążeniami trójfazowymi o mocy do 4 kW w kategorii użytkowania AC-3. Prąd znamionowy wynoszący 8,5 A przy napięciu 400 V gwarantuje stabilną pracę silników elektrycznych oraz innych odbiorników indukcyjnych. Dodatkowo, stycznik posiada jeden zintegrowany styk pomocniczy rozwierny (1NC), co umożliwia realizację prostych układów blokady lub sygnalizacji stanu pracy.

• Cewka 24V DC o niskim poborze mocy: Zastosowana cewka prądu stałego charakteryzuje się bezgłośną pracą, co eliminuje uciążliwe buczenie typowe dla starszych konstrukcji AC.
• Wysoka obciążalność rezystancyjna: W kategorii AC-1 urządzenie jest w stanie przełączać prądy do 20 A, co czyni je uniwersalnym wyborem dla systemów grzewczych.
• Wskaźnik położenia styków: Wyraźny wskaźnik mechaniczny pozwala na szybką diagnostykę wizualną stanu pracy urządzenia bez konieczności użycia przyrządów pomiarowych.
• Zaciski śrubowe: Solidne połączenia śrubowe zapewniają trwały styk elektryczny i odporność na wibracje, co jest kluczowe w aplikacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, dotyczących aparatury niskonapięciowej, rozdzielnic i sterownic. Dzięki certyfikacji uznanych jednostek badawczych, urządzenie może być stosowane w projektach wymagających wysokiego stopnia niezawodności, zarówno na rynku europejskim, jak i światowym.

Zastosowanie

Dzięki swojej miniaturowej budowie i wszechstronności, stycznik BC6-30-01 znajduje szerokie zastosowanie w wielu sektorach:

• Automatyka budynkowa: Sterowanie oświetleniem, systemami HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz napędami rolet i bram.
• Przemysł: Sterowanie małymi silnikami elektrycznymi, pompami oraz wentylatorami w maszynach OEM.
• Rozdzielnice modułowe: Idealny do montażu w szafkach o ograniczonej głębokości, gdzie standardowe styczniki nie znajdują miejsca.
• Systemy sterowania: Przełączanie sygnałów kontrolnych w układach logicznych i przekaźnikowych.

Wskazówki Montażowe

Montaż stycznika ABB BC6-30-01 jest intuicyjny i elastyczny. Urządzenie oferuje zintegrowaną możliwość montażu na standardowej szynie DIN (TH35) zgodnie z normą EN 60715, co pozwala na błyskawiczną instalację w typowych rozdzielnicach. Alternatywnie, stycznik można zamontować bezpośrednio na płycie montażowej za pomocą wkrętów (montaż ścienny). Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalne przewodzenie i uniknąć przegrzewania się styków. Kompaktowe wymiary pozwalają na zachowanie odpowiednich odstępów izolacyjnych nawet przy gęstym upakowaniu aparatury.

FAQ

• Czy cewka 24V DC wymaga dodatkowego zabezpieczenia? Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych w obwodzie sterowania, aby chronić cewkę przed skutkami zwarć.
• Czy stycznik może pracować w dowolnej pozycji? Tak, konstrukcja stycznika pozwala na pracę w różnych pozycjach montażowych, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Jaki jest główny atut serii BC6 w porównaniu do standardowych styczników? Głównym atutem jest oszczędność miejsca (szerokość modułowa) oraz bezgłośna praca cewki DC, co jest kluczowe w instalacjach domowych i biurowych.
