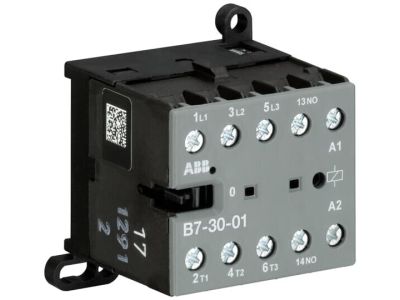

Stycznik miniaturowy AC-3 11,5A 5,5kW 3P, 24V AC, 1NC, B7-30-01-01, zaciski śrubowe | GJL1311001R0011 ABB

Alternatywny kod produktu: GJL1311001R0011

Opis i Kluczowe Cechy

Stycznik miniaturowy AC-3 11,5A (symbol GJL1311001R0011) to kompaktowe, 3-biegunowe urządzenie o mocy do 5,5 kW (AC-3) i prądzie znamionowym 11,5A. Przeznaczony do sterowania silnikami jedno- i trójfazowymi oraz sygnałami sterującymi. Wyposażony w 1 styk pomocniczy NO/NC, cichobieżną cewkę 24V AC oraz wskaźnik stanu styku. Montaż możliwy na szynie DIN lub bezpośrednio na ścianie dzięki zintegrowanym otworom mocującym.

• Znamionowy prąd łączeniowy AC-3: 11,5A: Zapewnia niezawodne załączanie i wyłączanie silników trójfazowych o mocy do 5,5 kW, co czyni go idealnym do zastosowań w małych i średnich instalacjach przemysłowych.
• Cicha cewka 24V AC: Zmniejsza hałas podczas pracy, co jest istotne w instalacjach wymagających niskiej emisji dźwięku.
• 1 styk pomocniczy 1NC: Umożliwia sygnalizację stanu pracy lub integrację z układami sterowania, zabezpieczeń i automatyki.
• Zaciski śrubowe: Gwarantują pewne i trwałe połączenia elektryczne, ułatwiają montaż i konserwację.
• Montaż na szynie DIN lub ścianie: Uniwersalność instalacji – kompaktowa konstrukcja pozwala na oszczędność miejsca w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Stycznik spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE i jest zgodny z normami międzynarodowymi dotyczącymi aparatury łączeniowej niskiego napięcia.

Zastosowanie

Stycznik miniaturowy AC-3 11,5A znajduje zastosowanie w instalacjach wymagających precyzyjnego sterowania odbiornikami trójfazowymi oraz w układach automatyki budynkowej i przemysłowej.

• Sterowanie silnikami trójfazowymi o mocy do 5,5 kW w maszynach i urządzeniach przemysłowych.
• Zastosowania w budynkach mieszkalnych i komercyjnych do sterowania wentylatorami, pompami, klimatyzacją.
• Układy automatyki przemysłowej do przełączania sygnałów sterujących i zabezpieczeń.
• Małe rozdzielnice i szafy sterownicze, gdzie kluczowa jest oszczędność miejsca.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie sterowanym. Urządzenie należy zainstalować na szynie DIN lub bezpośrednio na ścianie, stosując odpowiednie mocowania. Zaciski śrubowe dokręcić z wymaganym momentem siłowym (zgodnie z dokumentacją producenta). Przed uruchomieniem sprawdzić poprawność połączeń i stan styków. W przypadku pracy w środowiskach o podwyższonej wilgotności zastosować dodatkowe osłony przeciwpyłowe i przeciw wilgoci.

FAQ

• Czy stycznik może być zasilany napięciem stałym? Nie – cewka stycznika jest przystosowana wyłącznie do zasilania napięciem przemiennym 24V AC.
• Jaki jest maksymalny prąd łączeniowy w trybie AC-1? Maksymalny prąd łączeniowy w trybie AC-1 wynosi 20A, jednakże dla silników o mocy powyżej 5,5 kW zaleca się dobór stycznika o wyższych parametrach.
• Czy stycznik posiada zabezpieczenie termiczne? Stycznik nie posiada wbudowanego zabezpieczenia termicznego – powinien być stosowany wraz z odpowiednimi zabezpieczeniami nadprądowymi (np. wyłącznikiem silnikowym) w obwodzie.
