Stycznik miniaturowy AC-1 20A 4P (4NO), 24V DC, B7D-40-00-01, zaciski śrubowe | GJL1317201R0001 ABB

Alternatywny kod produktu: GJL1317201R0001

Opis i Kluczowe Cechy

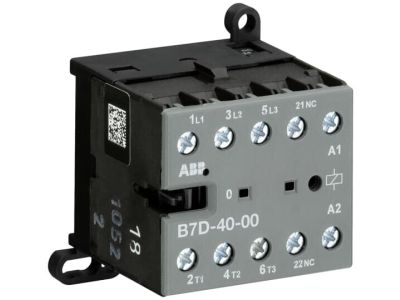

Stycznik miniaturowy B7D-40-00-01 (symbol GJL1317201R0001) to 4-biegunowe urządzenie przeznaczone do sterowania odbiornikami jedno- lub trójfazowymi. Wyposażone w zaciski śrubowe, cechuje się kompaktową konstrukcją idealną do montażu w ograniczonej przestrzeni. Przystosowany do pracy z napięciem sterującym 24V DC, zapewnia precyzyjne i niezawodne załączanie obwodów elektrycznych.

• 4-biegunowa budowa (4NO): Umożliwia rozłączanie i załączanie czterech niezależnych obwodów w jednej jednostce, co optymalizuje przestrzeń w szafach sterowniczych i rozdzielnicach.
• Zaciski śrubowe: Ułatwiają pewny montaż przewodów o różnych przekrojach, zapewniając stabilne połączenia i minimalizując ryzyko poluzowania się przewodów podczas eksploatacji.
• Napięcie sterujące 24V DC: Kompatybilne z systemami automatyki i sterowania o niskim napięciu sterującym, co zwiększa bezpieczeństwo obsługi.
• Wbudowana dioda przeciwprzepięciowa: Chroni cewkę stycznika przed uszkodzeniami spowodowanymi przepięciami indukowanymi w obwodzie sterującym.
• Bezgłośna i pozbawiona buczenia cewka: Obniża poziom hałasu w szafach sterowniczych, co jest istotne w instalacjach wymagających ciszy.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących urządzeń niskonapięciowych (LVD) i posiada oznaczenie CE. Zaprojektowany zgodnie z normami IEC 60947-4-1 oraz EN 60947-4-1, co gwarantuje niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i budowlanych.

Zastosowanie

Stycznik miniaturowy B7D-40-00-01 znajduje szerokie zastosowanie w instalacjach, gdzie wymagana jest zwarta konstrukcja i niezawodne sterowanie obwodami elektrycznymi.

• Sterowanie odbiornikami jednofazowymi i trójfazowymi o mocy do 5,5 kW (AC-3) lub prądzie 20A (AC-1) w budynkach mieszkalnych i komercyjnych.
• Zastosowania przemysłowe, np. w maszynach i urządzeniach wymagających precyzyjnego załączania obwodów.
• Systemy automatyki budynkowej i sterowania oświetleniem, gdzie kluczowa jest kompaktowa budowa i niskie napięcie sterujące.
• Szafy sterownicze i rozdzielnice niskiego napięcia, gdzie oszczędność miejsca jest priorytetem.

Wskazówki Montażowe

Montaż stycznika należy przeprowadzić po odłączeniu napięcia w obwodzie. Urządzenie można montować zarówno na szynie DIN, jak i na ścianie, co ułatwia integrację z różnymi systemami rozdzielczymi. Zaciski śrubowe umożliwiają podłączenie przewodów o odpowiednich przekrojach – zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją producenta. Po zamontowaniu należy sprawdzić poprawność połączeń i brak zwarć przed włączeniem zasilania. Cewka stycznika jest przystosowana do pracy z napięciem 24V DC, co należy uwzględnić przy projektowaniu układu sterowania.

FAQ

• Czy stycznik B7D-40-00-01 nadaje się do sterowania silnikami trójfazowymi? Tak, stycznik jest przystosowany do sterowania silnikami trójfazowymi o mocy do 5,5 kW (kategoria AC-3) oraz odbiornikami o prądzie 20A (AC-1).
• Jaki jest maksymalny prąd łączeniowy stycznika w kategorii AC-1? Maksymalny prąd łączeniowy wynosi 20A w kategorii AC-1.
• Czy stycznik posiada wskaźnik położenia styków? Tak, urządzenie wyposażone jest w zintegrowany wskaźnik położenia przełącznika, ułatwiający wizualną kontrolę stanu stycznika.
