Stycznik mały AC-3 I=9A P=4kW 1Z0R, DILEM-10 (24V50HZ) | 010005 Eaton

Alternatywny kod produktu: DILEM-10(24V50HZ)

Opis i Kluczowe Cechy

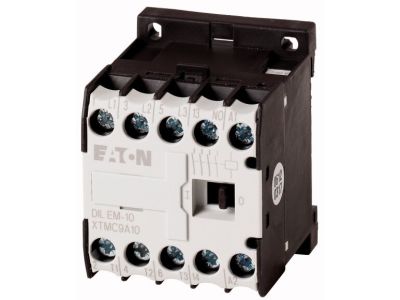

Stycznik mały AC-3 DILEM-10 (symbol 010005) to kompaktowy 3-biegunowy stycznik przeznaczony do sterowania silnikami elektrycznymi i innymi odbiornikami o prądzie AC-3 9 A (moc 4 kW). Zasilany cewką 24 V 50 Hz, wyposażony fabrycznie w jeden zestyk pomocniczy zwierny (1Z0R) jako zestyk wymuszony. Dzięki napięciu izolacji Ui 690 V, stopniowi ochrony IP20 oraz trwałości mechanicznej 10 mln cykli zapewnia bezpieczną i długotrwałą pracę w rozdzielnicach i szafach sterowniczych.

• Prąd AC-3 9 A / moc 4 kW: Umożliwia niezawodne załączanie i wyłączanie silników indukcyjnych o mocy do 4 kW bez ryzyka przeciążenia styków głównych.
• Jeden zestyk pomocniczy zwierny (1Z0R) jako zestyk wymuszony: Gwarantuje pewną sygnalizację stanu stycznika, zwiększając bezpieczeństwo w obwodach sterowania i diagnostyki.
• Możliwość rozbudowy o maksymalnie 4 moduły łączników pomocniczych: Umożliwia dopasowanie konfiguracji do złożonych układów sterowania bez konieczności zmiany stycznika.
• Napięcie izolacji Ui 690 V i stopień ochrony IP20: Zapewnia odporność na przepięcia oraz ochronę przed przypadkowym dotknięciem elementów pod napięciem w typowych warunkach rozdzielnicy.
• Trwałość mechaniczna 10 milionów cykli łączeniowych: Gwarantuje długą żywotność i niezawodność nawet w aplikacjach o intensywnej pracy cyklicznej.

Zgodność z Normami

Stycznik DILEM-10 jest zgodny z normą IEC/EN 60947 (aparatatura łączeniowa niskonapięciowa) oraz z VDE 0106 część 100 (ochrona przed dotykiem bezpośrednim). Posiada oznaczenie CE i stopień ochrony IP20, co potwierdza jego bezpieczne użytkowanie w instalacjach elektrycznych.

Zastosowanie

Dzięki parametrom AC-3 i kompaktowej budowie stycznik znajduje zastosowanie w wielu układach sterowania i automatyki przemysłowej oraz budynkowej.

• Sterowanie silnikami asynchronicznymi klatkowymi o mocy do 4 kW – w rozdzielnicach maszyn, wentylacji, pomp i przenośników.
• Łączenie obciążeń rezystancyjnych i grzejnych w szafach sterowniczych wymagających pracy bez zwarć.
• Impulsowe wysterowanie styczników większej mocy oraz przekaźników w układach kaskadowych.
• Syndykacja stanu pracy urządzeń za pomocą zestyków pomocniczych (np. do wejść PLC) w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż oraz podłączenie stycznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest wyłączony spod napięcia. Urządzenie montuj na szynie montażowej TH35 (DIN) w pozycji pionowej. Przekrój przewodów dobierz zgodnie z prądem znamionowym obwodu (zalecane min. 1,5 mm² dla obwodów sterowania). Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją techniczną producenta (zazwyczaj 0,8–1,2 Nm). Zapewnij odpowiednią wentylację wokół stycznika (min. 10 mm od sąsiednich urządzeń).

FAQ

• Czy stycznik posiada wbudowane podświetlenie LED? Nie, stycznik DILEM-10 nie ma fabrycznego podświetlenia. W przypadku potrzeby sygnalizacji wizualnej można zastosować oddzielny moduł sygnalizacyjny lub lampkę w obwodzie pomocniczym.
• Jaki stopień ochrony ma stycznik? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dotknięciem palcami, ale nie jest pyłoszczelne ani wodoodporne. Należy montować je w rozdzielnicy o odpowiedniej szczelności.
• Do jakiego typu pracy łączeniowej jest przeznaczony? Stycznik jest zoptymalizowany do kategorii AC-3 (załączanie i wyłączanie silników indukcyjnych). Może być również stosowany w kategorii AC-1 (obciążenia rezystancyjne) przy niższym prądzie. Nie zaleca się pracy w kategorii AC-4 (przełączanie przeciwprądem) bez dodatkowych zabezpieczeń.
