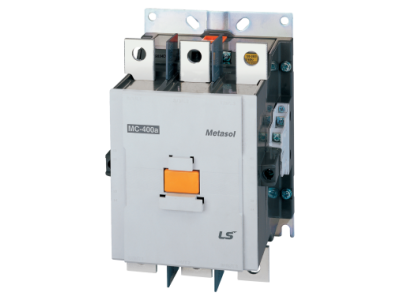

Stycznik LS Electric, prąd 330A w AC-3, moc 160kW, napięcie cewki 400VAC, styki pomocnicze 2a2b | MC-330A 400VAC 2A2B Aniro

Opis i Kluczowe Cechy

Stycznik mocy MC-330A (symbol MC-330A 400VAC 2A2B) o prądzie znamionowym 330A w klasie AC-3 to kluczowy element układów sterowania i zasilania w instalacjach przemysłowych. Zaprojektowany do pracy z mocą do 160kW przy napięciu znamionowym 400VAC, wyposażony w cewkę 400VAC i styki pomocnicze 2a2b, umożliwia niezawodne załączanie i wyłączanie silników oraz innych odbiorników o wysokim poborze prądu.

• Prąd znamionowy 330A (AC-3): Przeznaczony do sterowania odbiornikami o dużym poborze prądu, takich jak silniki indukcyjne, pompy czy wentylatory przemysłowe.
• Moc do 160kW: Uniwersalne rozwiązanie do pracy z silnikami o mocy do 160kW przy 400VAC, zapewniające stabilne i bezawaryjne działanie.
• Cewka 400VAC: Bezpośrednie zasilanie cewki napięciem 400VAC eliminuje konieczność stosowania dodatkowych układów sterujących.
• Styki pomocnicze 2a2b: Umożliwiają sygnalizację stanu stycznika oraz integrację z układami sterowania i automatyki przemysłowej.
• Wytrzymała konstrukcja: Odpowiedni do pracy w ciężkich warunkach przemysłowych, z zachowaniem parametrów elektrycznych przez cały okres eksploatacji.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy PN-EN 60947-4-1 dla styczników i przekaźników sterowniczych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE.

Zastosowanie

Stycznik MC-330A znajduje zastosowanie w instalacjach przemysłowych, energetyce oraz systemach automatyki, gdzie wymagane jest niezawodne i precyzyjne sterowanie odbiornikami o dużym poborze mocy.

• Sterowanie silnikami indukcyjnymi o mocy do 160kW w układach napędowych maszyn przemysłowych.
• Zasilanie i sterowanie pompami, wentylatorami oraz sprężarkami w systemach HVAC i instalacjach przemysłowych.
• Integracja z układami sterowania i automatyki przemysłowej dzięki obecności styków pomocniczych 2a2b.
• Zastosowanie w rozdzielniach niskiego napięcia jako element główny lub rezerwowy w układach zasilania.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Stycznik należy montować na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy między sąsiednimi aparatami (dotyczy chłodzenia). Podłączenie kabli powinno być wykonane zgodnie z oznaczeniami na styczniku, z zachowaniem odpowiedniego momentu dokręcania zacisków (zgodnie z dokumentacją producenta). Należy zapewnić odpowiednie warunki chłodzenia i ochrony przed wilgocią oraz pyłem.

FAQ

• Czy stycznik MC-330A może być stosowany do sterowania silnikami o mocy większej niż 160kW? Nie, stycznik jest przeznaczony do pracy z odbiornikami o mocy do 160kW przy 400VAC w klasie AC-3. Dla większych mocy należy zastosować styczniki o wyższym prądzie znamionowym.
• Jakie jest napięcie znamionowe cewki stycznika? Napięcie znamionowe cewki wynosi 400VAC, co eliminuje konieczność stosowania dodatkowych układów sterujących.
• Jakie są zalecenia dotyczące chłodzenia stycznika? Stycznik należy montować z zachowaniem odpowiednich odstępów od innych aparatów, aby zapewnić swobodny przepływ powietrza i skuteczne odprowadzanie ciepła. Należy unikać montażu w bezpośrednim sąsiedztwie źródeł ciepła.
