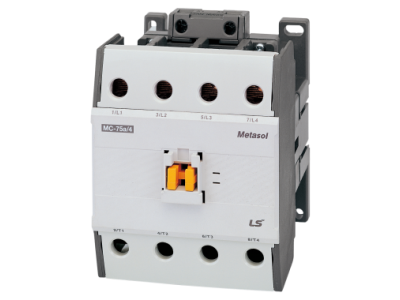

Stycznik LS Electric, 4-polowy, prąd 75A w AC-3, moc 37kW, napięcie cewki 48VAC | MC-75A/4 48VAC Aniro

Alternatywny kod produktu: 1340019600

Opis i Kluczowe Cechy

Stycznik 4-polowy (symbol MC-75A/4 48VAC) o prądzie znamionowym 75A w kategorii użytkowej AC-3 (37kW przy 400V) to elektromechaniczne urządzenie do załączania i sterowania obwodami trójfazowymi. Cewka zasilana napięciem 48VAC zapewnia niezawodne działanie w instalacjach przemysłowych i budynkowych. Styki 4-polowe umożliwiają rozłączenie wszystkich faz obwodu siłowego.

• Prąd znamionowy 75A (AC-3): Zapewnia pewne załączanie silników indukcyjnych o mocy do 37kW (przy 400V), co czyni go odpowiednim do średnich i dużych obciążeń.
• 4 styki główne: Pozwalają na kompletne odłączenie obwodu trójfazowego – niezbędne w układach zasilania maszyn i silników.
• Cewka 48VAC: Napięcie sterowania kompatybilne z układami automatyki i zasilaczami sterowania, zapewniające bezpieczeństwo i łatwość integracji z systemami niskonapięciowymi.
• Kategoria użytkowa AC-3: Przeznaczony do załączania silników indukcyjnych z wyłączaniem podczas pracy, co odpowiada typowym zastosowaniom w napędach i maszynach przemysłowych.
• Wytrzymała konstrukcja: Odporny na zwarcia i przeciążenia, co gwarantuje długą żywotność i niezawodność w ciężkich warunkach pracy.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich (PN-EN 60947-4-1) dotyczących łączników elektromechanicznych. Posiada deklarację zgodności CE i jest zgodny z dyrektywami maszynowymi Unii Europejskiej.

Zastosowanie

Stycznik 4-polowy MC-75A/4 48VAC znajduje zastosowanie w układach sterowania mocy, gdzie wymagane jest pewne i bezpieczne załączanie obwodów trójfazowych.

• Sterowanie silnikami trójfazowymi o mocy do 37kW w napędach maszyn przemysłowych.
• Układy automatyki budynkowej – załączanie wentylatorów, pomp, klimatyzacji.
• Oświetlenie przemysłowe i obwodowe – rozłączanie obwodów oświetleniowych o dużym poborze mocy.
• Zabezpieczenie i sterowanie obwodami mocy w szafach sterowniczych i rozdzielniach.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i upewnić się o braku napięcia w obwodzie. Stycznik należy zamontować na szynę DIN lub podstawkę montażową, łącząc odpowiednie zaciski zasilania (L1, L2, L3) i obciążenia (T1, T2, T3). Cewkę zasilającą należy podłączyć do napięcia sterującego 48VAC zgodnie z oznaczeniami na urządzeniu. Dokręcenie śrub zaciskowych należy wykonać z zalecanym momentem (sprawdzić w dokumentacji producenta). Po montażu przeprowadzić test działania w trybie ręcznym.

FAQ

• Czy stycznik może być stosowany do załączania silników o większej mocy niż 37kW? Maksymalna moc znamionowa dla kategorii AC-3 wynosi 37kW przy 400V. Dla większych mocy należy dobrać stycznik o wyższym prądzie znamionowym.
• Jaki jest zalecany przekrój przewodów do podłączenia stycznika? Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego (75A) oraz aktualnych norm dotyczących obciążeń przewodów. Zalecane jest stosowanie przewodów miedzianych o odpowiedniej średnicy.
• Czy stycznik posiada zabezpieczenie przeciwzwarciowe? Stycznik nie posiada wbudowanego zabezpieczenia przeciwzwarciowego – zaleca się stosowanie dodatkowych zabezpieczeń (np. bezpieczników topikowych lub wyłączników nadprądowych) w obwodzie zasilającym.
