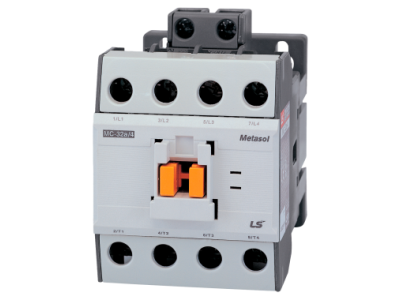

Stycznik LS Electric, 4-polowy, prąd 32A w AC-3, moc 15kW, napięcie cewki 24VAC | MC-32A/4 24VAC Aniro

Alternatywny kod produktu: 1336019000

Opis i Kluczowe Cechy

Stycznik 4-polowy MC-32A/4 (symbol MC-32A/4 24VAC) o prądzie znamionowym 32A w kategorii użytkowej AC-3 i mocy 15kW to kluczowy element w układach sterowania i zasilania. Zaprojektowany do niezawodnego załączania i wyłączania obwodów mocy w instalacjach przemysłowych, budynkowych oraz maszynowych. Cewka sterująca 24VAC zapewnia kompatybilność z niskonapięciowymi systemami sterowania.

• 4-biegunowa konstrukcja: Umożliwia jednoczesne załączanie czterech obwodów, co upraszcza projektowanie układów zasilających silniki trójfazowe i inne odbiorniki wielofazowe.
• Prąd znamionowy 32A w AC-3: Zapewnia pewne załączanie silników indukcyjnych o mocy do 15kW, spełniając wymagania typowych zastosowań przemysłowych.
• Cewka sterująca 24VAC: Kompatybilna z powszechnie stosowanymi systemami sterowania niskonapięciowego, co ułatwia integrację z istniejącymi instalacjami.
• Kategoria użytkowa AC-3: Przeznaczona do załączania silników indukcyjnych podczas pracy, charakteryzuje się wysoką trwałością mechaniczną i elektryczną.
• Moc 15kW: Odpowiedni do sterowania odbiornikami o mocy do 15kW w układach trójfazowych 400VAC.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dla aparatury łączeniowej, w tym normy PN-EN 60947-4-1 oraz PN-EN 60947-5-1. Posiada deklarację zgodności CE i jest przystosowany do pracy w środowiskach przemysłowych zgodnie z dyrektywami unijnymi.

Zastosowanie

Stycznik 4-polowy MC-32A/4 24VAC znajduje szerokie zastosowanie w układach sterowania i zasilania, gdzie wymagane jest pewne i trwałe załączanie obwodów mocy.

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych i układach napędowych.
• Załączanie obwodów grzewczych, oświetleniowych i innych odbiorników mocy w instalacjach budynkowych.
• Układy automatyki przemysłowej, gdzie niezbędne jest zdalne sterowanie obwodami mocy.
• Scentralizowane systemy sterowania oświetleniem dużych powierzchni (hale, magazyny, parkingi).

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć obwód przed przypadkowym załączeniem. Stycznik należy montować w pozycji pionowej na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy od innych urządzeń w celu zapewnienia wentylacji. Przewody zasilające i sterujące należy dobrać zgodnie z prądem znamionowym stycznika oraz wymaganiami normy PN-HD 60364. Moment dokręcania zacisków śrubowych powinien być zgodny z zaleceniami producenta (patrz dokumentacja techniczna).

FAQ

• Jaki jest maksymalny prąd roboczy stycznika w kategorii AC-3? Maksymalny prąd znamionowy w kategorii AC-3 wynosi 32A, co odpowiada mocy 15kW dla napięcia 400VAC.
• Czy stycznik nadaje się do sterowania silnikami jednofazowymi? Stycznik 4-polowy jest przeznaczony do obwodów trójfazowych. Do sterowania silnikami jednofazowymi należy zastosować stycznik 2- lub 3-polowy.
• Jakie napięcie sterujące ma cewka? Cewka sterująca stycznika jest zasilana napięciem przemiennym 24VAC, co umożliwia współpracę z powszechnie stosowanymi systemami sterowania niskonapięciowego.
