Stycznik LS Electric, 4-polowy, prąd 22A w AC-3, moc 11kW, napięcie cewki 24VAC | MC-22A/4 24VAC Aniro

Alternatywny kod produktu: 1347006800

Opis i Kluczowe Cechy

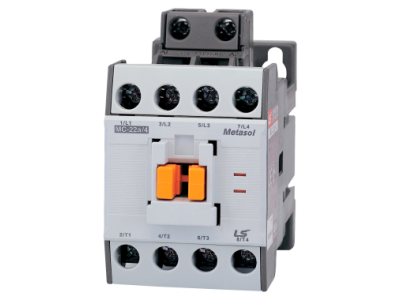

Stycznik 4-biegunowy (symbol MC-22A/4) to zaawansowane urządzenie do precyzyjnego sterowania obwodami trójfazowymi o prądzie znamionowym 22A w kategorii użytkowej AC-3 (moc 11kW przy napięciu 400V). Cewka zasilana napięciem 24VAC zapewnia niską moc pobieraną przy wysokiej niezawodności działania. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych i rozdzielnicach, a zestyki 4-polowe umożliwiają pełne odłączanie faz.

• 4-biegunowa budowa: Zapewnia kompletne odłączenie wszystkich faz obwodu trójfazowego, co jest niezbędne w instalacjach wymagających pełnej separacji zasilania.
• Prąd znamionowy 22A AC-3: Przeznaczony do sterowania silnikami indukcyjnymi o mocy do 11kW (przy 400V), gwarantując długotrwałą wytrzymałość mechaniczną i elektryczną.
• Napięcie cewki 24VAC: Zapewnia niskie zużycie energii oraz kompatybilność z układami sterowania niskonapięciowymi, typowymi w automatyce przemysłowej.
• Kompaktowe wymiary: Umożliwiają montaż w ograniczonej przestrzeni szaf rozdzielczych, oszczędzając miejsce na dodatkowe komponenty.
• Wytrzymała konstrukcja styków: Zaprojektowana do częstego załączania i rozłączania obwodów mocy, minimalizując ryzyko uszkodzeń mechanicznych.

Zgodność z Normami

Stycznik spełnia wymagania normy PN-EN 60947-4-1 dotyczącej łączników do zastosowań przemysłowych. Produkt posiada deklarację zgodności CE i spełnia wymogi dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Stycznik 4-biegunowy przeznaczony jest do sterowania obwodami trójfazowymi w szerokim zakresie zastosowań przemysłowych i budowlanych.

• Sterowanie silnikami trójfazowymi o mocy do 11kW w maszynach przemysłowych.
• Zasilanie i odłączanie obwodów grzewczych, pomp, wentylatorów i innych odbiorników mocy.
• Automatyka budynkowa – sterowanie napędami bram, rolet, systemami HVAC.
• Zabezpieczenie i sekwencyjne załączanie obwodów w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować pionowo na szynie DIN (opcjonalnie na płycie montażowej) z zachowaniem minimalnych odstępów od sąsiednich elementów dla zapewnienia odpowiedniego chłodzenia. Należy prawidłowo podłączyć przewody zasilające do zacisków mocy (oznaczonych L1, L2, L3, T1, T2, T3) oraz sterujące do cewki. Dokręcić zaciski z wymaganym momentem obrotowym określonym w dokumentacji technicznej. Po montażu przeprowadzić testy działania – sprawdzić poprawność załączania/wyłączania oraz brak iskrzenia w zestykach.

FAQ

• Czy stycznik nadaje się do sterowania silnikami jednofazowymi? Nie – stycznik 4-biegunowy jest przeznaczony wyłącznie do obwodów trójfazowych. Do sterowania silnikami jednofazowymi należy stosować styczniki 2-biegunowe.
• Jaka jest maksymalna częstotliwość załączania? Stycznik zaprojektowany jest do częstego załączania, jednak dokładna wartość zależy od warunków eksploatacyjnych (obciążenie, temperatura otoczenia). Minimalny czas między kolejnymi załączeniami nie został określony w danych – zaleca się stosowanie się do wytycznych producenta w dokumentacji technicznej.
• Czy napięcie cewki 24VAC jest kompatybilne z systemami sterowania PLC? Tak – napięcie 24VAC jest standardowym napięciem sterującym w automatyce przemysłowej i jest kompatybilne z większością układów sterowania, w tym z PLC.
