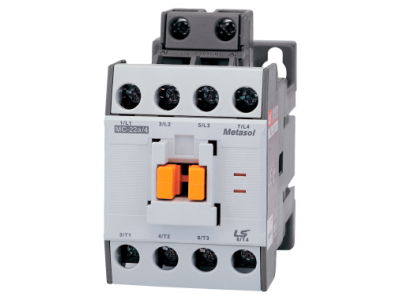

Stycznik LS Electric, 4-polowy, prąd 22A w AC-3, moc 11kW, napięcie cewki 110VAC | MC-22A/4 110VAC Aniro

Alternatywny kod produktu: 1347007100

Opis i Kluczowe Cechy

Stycznik 4-polowy MC-22A/4 (symbol MC-22A/4 110VAC) o prądzie znamionowym 22A w kategorii AC-3 (przeznaczony do sterowania silnikami) i mocy 11kW to kluczowy element w układach sterowania i zasilania mocy. Cewka sterująca zasilana napięciem 110VAC zapewnia niezawodne załączanie i wyłączanie obwodów przy zachowaniu wysokiej trwałości mechanicznej i elektrycznej. Stosowany w aplikacjach przemysłowych, instalacjach budynków oraz systemach automatyki.

• 4 styki główne: Umożliwiają sterowanie obwodami trójfazowymi z pełnym odcięciem faz – niezbędny przy silnikach indukcyjnych, grzałkach lub dowolnych odbiornikach wielofazowych.
• Prąd znamionowy 22A AC-3: Zapewnia pewne załączanie silników o mocy do 11kW, zapobiegając zwarciom i przeciążeniom w obwodzie głównym.
• Napięcie cewki 110VAC: Kompatybilny z powszechnie stosowanymi systemami sterowania w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Kategoria AC-3: Przeznaczony do bezpośredniego załączania i odłączania silników indukcyjnych podczas pracy – charakteryzuje się wysoką wytrzymałością na prądy załączania.
• Zwarta konstrukcja 4-polowa: Uproszczony montaż w szafach sterowniczych dzięki kompaktowym wymiarom i standardowym rozstawom montażowym.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dla aparatury łączeniowej, w tym PN-EN 60947-4-1 i PN-EN 60947-5-1. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik MC-22A/4 przeznaczony jest do stosowania w układach sterowania i zasilania mocy, gdzie wymagane jest pewne i trwałe połączenie obwodów głównych.

• Sterowanie silnikami indukcyjnymi trójfazowymi o mocy do 11kW w maszynach przemysłowych, wentylatorach, pompach i przenośnikach taśmowych.
• Załączanie i odłączanie grzałek, oświetlenia przemysłowego lub innych odbiorników rezystancyjnych w obwodach o prądzie do 22A.
• Stosowanie w systemach automatyki budynkowej (np. klimatyzacja, centrale wentylacyjne) do sterowania obwodami mocy.
• Budowa układów rozruchowych silników (np. gwiazda-trójkąt) w instalacjach przemysłowych i maszynach.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające zarówno w obwodzie głównym, jak i sterującym. Stycznik należy zamontować na standardowej szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy między sąsiednimi aparatami (zgodnie z dokumentacją techniczną). Należy zwrócić uwagę na prawidłowe podłączenie przewodów: przewody główne do styków 1-2, 3-4, 5-6, 7-8 (oznaczone w dokumentacji), a cewki sterującej do zacisków A1 i A2. Dokręcić wszystkie śruby z wymaganym momentem obrotowym (określonym w instrukcji) i sprawdzić luz mechaniczny. Przed pierwszym załączeniem przeprowadzić testy izolacji i ciągłości obwodu.

FAQ

• Czy stycznik można stosować do sterowania silnikami o większej mocy niż 11kW? Nie – prąd znamionowy 22A AC-3 oraz kategoria zastosowania AC-3 ograniczają moc maksymalną do 11kW. Do większych mocy należy zastosować stycznik o wyższym prądzie znamionowym.
• Jakie jest napięcie znamionowe izolacji stycznika? Dane napięcia izolacyjnego nie zostały podane w specyfikacji produktu. Należy zapoznać się z dokumentacją techniczną lub oznaczeniami na obudowie stycznika.
• Czy stycznik posiada zestyki pomocnicze? Informacja o obecności zestyku pomocniczego nie została podana w danych. W przypadku potrzeby zastosowania zestyku sygnalizacyjnego zaleca się dobór stycznika z odpowiednią liczbą zestyku pomocniczego.
