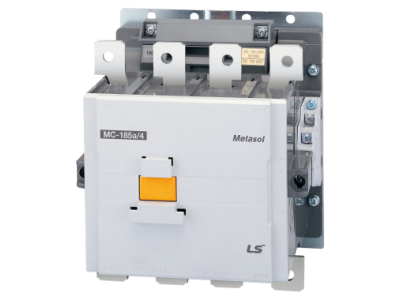

Stycznik LS Electric, 4-polowy, prąd 185A w AC-3, moc 90kW, napięcie cewki 500VAC | MC-185A/4 500VAC Aniro

Alternatywny kod produktu: MC-185a/4 500VAC 2a2b

Opis i Kluczowe Cechy

Stycznik 4-polowy (symbol MC-185A/4 500VAC) o prądzie znamionowym 185A w kategorii użytkowej AC-3 to wysokowydajny element sterowniczy dedykowany do załączania i wyłączania silników elektrycznych o mocy do 90kW przy napięciu 500VAC. Cewka sterująca zasilana napięciem 500VAC zapewnia niezawodne działanie w instalacjach przemysłowych, charakteryzując się wysoką odpornością na przeciążenia i trwałością mechaniczną.

• 4-biegunowa budowa: Zapewnia pełne odłączenie obwodu podczas pracy – niezbędne przy sterowaniu silnikami trójfazowymi i obwodami wymagającymi separacji galwanicznej.
• Prąd znamionowy 185A w AC-3: Gwarantuje pewne załączanie silników o mocy do 90kW przy 500VAC, spełniając wymagania wysokich obciążeń indukcyjnych.
• Cewka 500VAC: Kompatybilna z sieciami średniego napięcia – eliminuje konieczność stosowania dodatkowych przetwornic napięcia.
• Kategoria użytkowa AC-3: Przeznaczony do bezpośredniego załączania silników indukcyjnych – charakteryzuje się wysoką trwałością łączeniową w warunkach normalnych i przeciążeniowych.
• Zastosowanie w układach przemysłowych: Idealny do sterowania pompami, wentylatorami, przenośnikami taśmowymi i innymi maszynami wymagającymi niezawodnego załączania.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym PN-EN 60947-4-1 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Stycznik 4-polowy 185A AC-3 przeznaczony jest do sterowania silnikami elektrycznymi i obwodami mocy w instalacjach przemysłowych, budowlanych oraz energetycznych.

• Sterowanie silnikami trójfazowymi o mocy do 90kW przy 500VAC w układach napędowych pomp, wentylatorów i sprężarek.
• Załączanie i wyłączanie obwodów mocy w maszynach przemysłowych, np. przenośnikach, mieszalnikach czy obrabiarkach.
• Stosowanie w instalacjach rozdzielczych jako element pośredniczący w sterowaniu dużymi odbiornikami energii.
• Wykorzystanie w układach automatyki przemysłowej, gdzie wymagana jest separacja obwodów sterujących i mocy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest wolny od napięcia. Stycznik należy zamocować w pozycji pionowej na szynie DIN lub płycie montażowej, dbając o odpowiednią wentylację. Przewody zasilające i sterujące należy podłączyć zgodnie z oznaczeniami na aparacie, zachowując właściwy moment dokręcania (zgodnie z dokumentacją producenta). Po montażu przeprowadzić testy działania, weryfikując poprawność załączania i wyłączania.

FAQ

• Czy stycznik nadaje się do pracy ciągłej? Tak – stycznik 185A AC-3 został zaprojektowany do pracy ciągłej, z uwzględnieniem obciążeń indukcyjnych typowych dla silników elektrycznych.
• Jaka jest żywotność styków w kategorii AC-3? Wartość żywotności nie została podana w danych produktu. Typowe styczniki tej klasy charakteryzują się żywotnością mechaniczną powyżej 10 milionów cykli i elektryczną powyżej 1 miliona cykli w kategorii AC-3.
• Czy stycznik wymaga dodatkowego zabezpieczenia? Tak – stycznik powinien być zabezpieczony przed zwarciem i przeciążeniem za pomocą bezpieczników topikowych lub wyłączników nadprądowych, dobranych do prądu znamionowego 185A. Rekomenduje się stosowanie zabezpieczeń o charakterystyce gG/gL.
