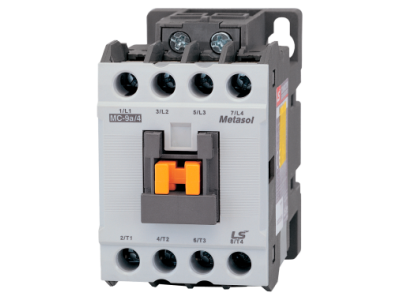

Stycznik LS Electric, 4-polowy, prąd 12A w AC-3, moc 5,5kW, napięcie cewki 230VAC | MC-12A/4 230VAC Aniro

Alternatywny kod produktu: 1317013400

Opis i Kluczowe Cechy

Stycznik 4-polowy MC-12A/4 (symbol MC-12A/4 230VAC) o prądzie znamionowym 12A w kategorii użytkowej AC-3 to podzespoł do sterowania obwodami trójfazowymi w instalacjach przemysłowych i budowlanych. Cewka zasilana napięciem 230V AC zapewnia niezawodne załączanie i wyłączanie obciążeń o maksymalnej mocy 5,5 kW. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych i rozdzielnicach.

• 4-biegunowa budowa: Umożliwia sterowanie wszystkimi fazami obwodu trójfazowego oraz neutralnym (opcjonalnie) – kluczowy element dla silników i grzałek.
• Prąd znamionowy 12A AC-3: Zapewnia niezawodne załączanie silników indukcyjnych o mocy do 5,5 kW przy napięciu 400V, spełniając wymagania typowych zastosowań przemysłowych.
• Cewka 230V AC: Zasilanie standardowym napięciem sieciowym – kompatybilny z większością europejskich instalacji elektrycznych.
• Moc maksymalna 5,5 kW: Przeznaczony do sterowania odbiornikami o charakterze rezystancyjnym i indukcyjnym w klasie AC-3.
• Kompaktowe wymiary: Umożliwiają montaż w ograniczonej przestrzeni szaf sterowniczych i rozdzielnic niskiego napięcia.

Zgodność z Normami

Stycznik spełnia wymagania normy PN-EN 60947-4-1 dotyczącej aparatury łączeniowej niskiego napięcia. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik 4-polowy MC-12A/4 znajduje zastosowanie w układach sterowania silnikami, grzałkami oraz innymi odbiornikami trójfazowymi o mocy do 5,5 kW.

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych (np. pompy, wentylatory, przenośniki).
• Załączanie i wyłączanie obwodów grzewczych w systemach klimatyzacji i ogrzewania.
• Automatyka budynkowa – sterowanie napędami bram, rolet, okien dachowych.
• Układy awaryjnego zasilania (AGD) – załączanie rezerwowych źródeł zasilania.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie zasilającym. Stycznik montować na szynie DIN lub płycie montażowej zgodnie z wymiarami podanymi w dokumentacji technicznej. Zaciski zasilające dokręcać momentem zgodnym z zaleceniami producenta (szczegóły w karcie katalogowej). Zaleca się stosowanie osłon izolacyjnych w miejscach narażonych na przypadkowe dotknięcie. Po montażu przeprowadzić próbę działania, weryfikując poprawność załączania i wyłączania.

FAQ

• Czy stycznik MC-12A/4 może sterować silnikiem o mocy 7,5 kW? Nie – maksymalna moc sterowanego odbiornika wynosi 5,5 kW przy napięciu znamionowym 400V w kategorii AC-3. Dla większych mocy należy dobrać stycznik o wyższym prądzie znamionowym.
• Jak dobrać przekrój przewodu do cewki 230V AC? Przekrój przewodu zasilającego cewkę zależy od napięcia i mocy strat. W standardowych instalacjach stosuje się przewód o przekroju 1,5 mm² lub 2,5 mm², zgodnie z normą PN-HD 60364.
• Czy stycznik nadaje się do pracy ciągłej? Tak – stycznik MC-12A/4 jest zaprojektowany do pracy ciągłej w normalnych warunkach eksploatacyjnych. Maksymalna częstotliwość łączeń oraz czasy trwania impulsów sterujących są określone w dokumentacji technicznej.
