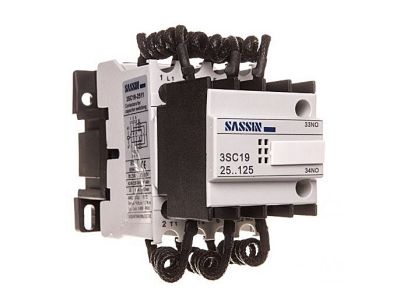

Stycznik łączenia kondensatorów SLK 3SC19-25 | SLK_3SC19-25 Erko

Opis i Kluczowe Cechy

Stycznik SLK 3SC19-25 to specjalistyczne urządzenie przeznaczone do łączenia baterii kondensatorów w układach kompensacji mocy biernej. Zapewnia bezpieczne i niezawodne załączanie oraz odłączanie obciążeń pojemnościowych w rozdzielnicach prądu przemiennego. Modułowa konstrukcja umożliwia montaż na standardowej szynie TH35 (DIN), co ułatwia integrację z istniejącą infrastrukturą elektryczną.

• Przeznaczenie do kondensatorów: Stycznik został zaprojektowany do pracy z dużymi prądami udarowymi występującymi podczas załączania kondensatorów, co minimalizuje ryzyko uszkodzenia styków i przedłuża żywotność urządzenia.
• Niezawodne łączenie obwodów: Zapewnia stabilne połączenie elektryczne w całym zakresie prądów roboczych, gwarantując pewne sterowanie baterią kondensatorów w trybie bezprzerwowej kompensacji mocy biernej.
• Kompatybilność modułowa: Dzięki standardowemu mocowaniu na szynę DIN TH35 stycznik może być montowany w rozdzielnicach wraz z inną aparaturą modułową, co skraca czas instalacji i ułatwia rozbudowę układu.
• Trwałość i bezpieczeństwo: Elementy wykonane z materiałów odpornych na starzenie i wysokie temperatury zapewniają długotrwałą, bezawaryjną pracę w typowych warunkach przemysłowych i komercyjnych.
• Uniwersalność zastosowania: Stycznik sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów kompensacji mocy biernej, bez konieczności zmiany infrastruktury szafy rozdzielczej.

Zgodność z Normami

Stycznik SLK 3SC19-25 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektywy niskonapięciowej. Posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi normami w zakresie aparatury łączeniowej. Wymagane normy szczegółowe (np. IEC/EN) należy sprawdzić w dokumentacji technicznej producenta, jeśli są dostępne.

Zastosowanie

Stycznik SLK 3SC19-25 znajduje zastosowanie przede wszystkim w układach kompensacji mocy biernej, gdzie steruje załączaniem i odłączaniem baterii kondensatorów. Może być używany w różnych scenariuszach instalacyjnych:

• Sterowanie bateriami kondensatorów w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Automatyczna kompensacja mocy biernej w budynkach użyteczności publicznej, centrach handlowych i biurowcach.
• Integracja z systemami automatyki budynkowej (PLC, regulatory mocy biernej) w celu optymalizacji współczynnika mocy.
• Modernizacja istniejących układów kompensacji – wymiana przestarzałych styczników lub rozbudowa baterii o dodatkowe stopnie.

Wskazówki Montażowe

Montaż stycznika SLK 3SC19-25 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i zasadami bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego obciążenia prądowego, a moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta (jeśli dostępna). Należy zachować odpowiednie odstępy od innych urządzeń dla zapewnienia właściwej wentylacji.

FAQ

• Czy stycznik posiada podświetlenie stanu? Producent nie podaje informacji o wbudowanym podświetleniu. W standardowych stycznikach kondensatorowych podświetlenie nie występuje – stan załączenia można kontrolować za pomocą zewnętrznej sygnalizacji (np. lampki kontrolnej) lub poprzez wskaźnik w regulatorze mocy biernej.
• Jaki jest stopień ochrony (IP) tego stycznika? W dostępnych danych nie podano konkretnego stopnia ochrony. Typowa aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20. W przypadku instalacji w środowisku o podwyższonej wilgotności lub zapyleniu zaleca się dodatkowe zabezpieczenie rozdzielnicy.
• Do jakiego rodzaju obciążeń został zaprojektowany ten stycznik? Stycznik SLK 3SC19-25 jest przeznaczony wyłącznie do łączenia kondensatorów – obciążeń pojemnościowych charakteryzujących się wysokimi prądami udarowymi przy załączaniu. Nie należy go stosować do sterowania silnikami, grzejnikami ani innymi odbiornikami indukcyjnymi lub rezystancyjnymi bez weryfikacji parametrów przez producenta.
