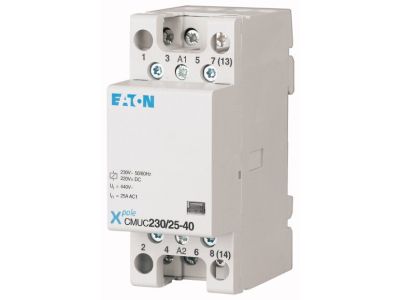

Stycznik instalacyjny z cewką AC/DC CMUC230/25-31 | 137401 Eaton

Alternatywny kod produktu: CMUC230/25-31

Opis i Kluczowe Cechy

Stycznik instalacyjny CMUC230/25-31 (numer katalogowy 137401) przeznaczony jest do sterowania obwodami elektrycznymi w rozdzielnicach. Wyposażony w cewkę zasilaną napięciem 230 V AC/DC, oferuje trzy styki normalnie zamknięte (N/C) oraz jeden styk normalnie otwarty (N/O) o obciążalności prądowej 25 A. Taka konfiguracja umożliwia elastyczne zarządzanie odbiornikami i zapewnia bezpieczną pracę instalacji.

• Napięcie cewki 230 V AC/DC: uniwersalne zasilanie – jeden model do obwodów prądu przemiennego i stałego, co upraszcza dobór i magazynowanie.
• 3 styki N/C + 1 styk N/O: umożliwia jednoczesne sterowanie urządzeniami w dwóch trybach (rozłączanie i załączanie), zwiększając funkcjonalność układu.
• Prąd znamionowy 25 A: gwarantuje pewne przewodzenie i wyłączanie obciążeń o średniej mocy bez ryzyka przegrzania styków.
• Konstrukcja modułowa: przystosowana do montażu na szynie TH35, co zapewnia szybką i ergonomiczną instalację w standardowych rozdzielnicach.
• Stycznik instalacyjny serii CMUC: sprawdzona niezawodność w aplikacjach automatyki budynkowej i przemysłowej.

Zgodność z Normami

Stycznik CMUC230/25-31 spełnia wymagania obowiązujących dyrektyw Unii Europejskiej w zakresie niskiego napięcia (LVD) i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, potwierdzające zgodność z europejskimi normami bezpieczeństwa. Dokładne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Stycznik przeznaczony jest do załączania i odłączania różnego rodzaju odbiorników energii elektrycznej. Dzięki konfiguracji styków N/C i N/O znajduje zastosowanie w szerokim spektrum instalacji.

• Sterowanie oświetleniem, wentylacją i ogrzewaniem w budynkach mieszkalnych i komercyjnych.
• Przełączanie obwodów silnikowych małej i średniej mocy (pompy, wentylatory, bramy).
• Impulsowe sterowanie stycznikami pomocniczymi, przekaźnikami lub wejściami PLC w systemach automatyki.
• Sygnalizacja stanów awaryjnych i realizacja sekwencji w układach bezpieczeństwa.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu zasilania. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać do wymaganego prądu obciążenia. Zaleca się dokręcanie zacisków zgodnie z momentem podanym w dokumentacji producenta, aby uniknąć luzów i przegrzewania połączeń.

FAQ

• Czy stycznik posiada podświetlenie? Produkt nie jest wyposażony w wbudowane podświetlenie. Do sygnalizacji stanu można zastosować zewnętrzne lampki kontrolne.
• Jaki stopień ochrony ma ten stycznik? Aparatura modułowa tego typu standardowo oferuje stopień ochrony IP20. Dokładną wartość dla konkretnego egzemplarza należy sprawdzić w karcie katalogowej producenta.
• Jakie są funkcje styków N/C i N/O? Styk N/C (normalnie zamknięty) jest zwarty w stanie spoczynku cewki, a rozwiera się po załączeniu. Styk N/O (normalnie otwarty) jest rozwarty w spoczynku i zwierany podczas załączenia. Umożliwia to budowanie układów załącz/rozłącz oraz odwracanie funkcji.
