Stycznik instalacyjny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 25 A sterowanie AC 115 V | 5TT5830-1 Siemens

Alternatywny kod produktu: 5TT58301

Opis i Kluczowe Cechy

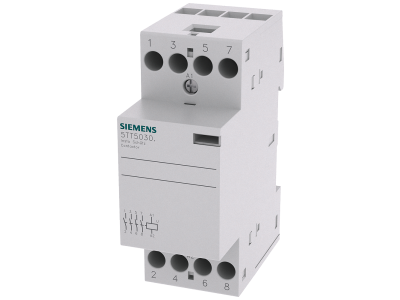

Stycznik instalacyjny Siemens 5TT5830-1 to urządzenie z 4 zestykami zwiernymi (4NO), przeznaczone do łączenia obwodów o napięciu do 400 V AC i prądzie 25 A. Cewka sterująca przystosowana do napięcia 115 V AC zapewnia łatwe sterowanie w instalacjach budynkowych. Produkt wchodzi w skład portfolio SENTRON, oferując sprawdzoną jakość i bezpieczeństwo montażu.

• 4 zestyki zwierne (4NO): Umożliwiają jednoczesne załączanie czterech niezależnych obwodów, co zwiększa elastyczność sterowania w instalacjach.
• Prąd znamionowy 25 A: Pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu, takimi jak silniki, grzejniki czy oświetlenie.
• Napięcie łączeniowe 400 V AC: Gwarantuje kompatybilność z typowymi instalacjami trójfazowymi oraz wysoką odporność zwarciową.
• Napięcie sterowania 115 V AC: Ułatwia podłączenie do standardowych obwodów sterowniczych, bez konieczności stosowania dodatkowych transformatorów.
• Bezpieczeństwo montażu: Ochrona przed dotykiem zgodna z wymogami DIN oraz wygodne przyłącze śrubowe przyspieszają instalację.

Zgodność z Normami

Stycznik Siemens 5TT5830-1 został zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa. Produkt spełnia wymagania stosowanych norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Urządzenie znajdzie zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie odbiorników elektrycznych. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i komercyjnym, a także w lekkim przemyśle.

• Sterowanie oświetleniem w halach, magazynach i biurach – załączanie kilku obwodów jednocześnie.
• Załączanie i wyłączanie urządzeń grzewczych (np. bojlerów, nagrzewnic) w systemach automatyki budynkowej.
• Praca jako przekaźnik pośredni do sygnalizacji lub sterowania stycznikami większej mocy.
• Sterowanie silnikami wentylatorów, bram garażowych lub innych odbiorników 1-fazowych o prądzie do 25 A.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 25 A, a moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Zapewnij odpowiedni stopień ochrony obudowy dla warunków pracy (standardowo IP20 przy montażu w rozdzielnicy).

FAQ

• Czy stycznik ma podświetlenie/wskaźnik LED? W karcie katalogowej nie podano informacji o wbudowanym podświetleniu. Urządzenie nie posiada sygnalizacji optycznej – stan załączenia można sprawdzić za pomocą zewnętrznego wskaźnika.
• Jaki jest stopień ochrony tego stycznika? Producent nie deklaruje konkretnej wartości IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm). W razie konieczności pracy w trudniejszych warunkach należy zabudować produkt w obudowie o wyższym IP.
• Czy styki są zwierne czy rozwierne? Stycznik wyposażony jest w 4 zestyki zwierne (normalnie otwarte – NO). Oznacza to, że po podaniu napięcia sterującego 115 V AC styki zamykają się, a po zaniku napięcia wracają do stanu otwarcia.
