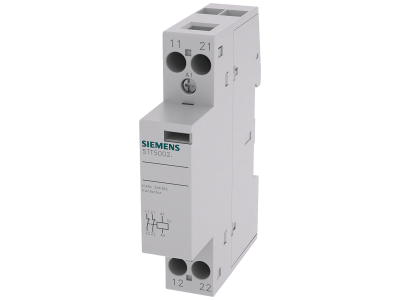

Stycznik instalacyjny z 2 zestykami rozwiernymi, zestyk do AC 230 V, 400 V 20 A sterowanie AC 24 V | 5TT5802-2 Siemens

Alternatywny kod produktu: 5TT58022

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5802-2 to komponent z dwoma zestykami rozwiernymi (NC), zaprojektowany do pracy w obwodach prądu przemiennego. Urządzenie umożliwia bezpieczne przełączanie obciążeń o prądzie znamionowym 20 A przy napięciu do 400 V AC, a cewka sterująca przystosowana jest do napięcia 24 V AC. Dzięki kompaktowej budowie doskonale sprawdza się w rozdzielnicach budynków mieszkalnych, użytkowych oraz w infrastrukturze przemysłowej.

• 2 zestyki rozwierne (NC): gwarantują bezpieczne rozłączanie obwodów w stanie spoczynku – idealne do obwodów bezpieczeństwa, sygnalizacji lub sterowania awaryjnego.
• Prąd znamionowy 20 A: pozwala na podłączanie odbiorników o znacznym poborze mocy bez ryzyka przeciążenia styków.
• Napięcie łączeniowe 230/400 V AC: umożliwia pracę zarówno w standardowych obwodach jednofazowych, jak i trójfazowych.
• Sterowanie cewką AC 24 V: niskie napięcie sterujące zwiększa bezpieczeństwo obsługi i ułatwia integrację z układami automatyki.
• Budowa modułowa: prosty montaż na szynie TH35 oraz szeroki wybór akcesoriów dodatkowych zapewniają elastyczność konfiguracji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami niskonapięciowymi. Stosowanie w instalacjach zgodnych z zaleceniami producenta gwarantuje niezawodną i długotrwałą pracę.

Zastosowanie

Stycznik Siemens 5TT5802-2 jest uniwersalnym elementem automatyki budynkowej i przemysłowej. Dzięki dwóm zestykom rozwiernym oraz niskonapięciowemu sterowaniu znajduje zastosowanie w wielu scenariuszach:

• Sterowanie siłownikami, zaworami, wentylatorami lub innymi odbiornikami wymagającymi bezpiecznego wyłączania w stanie bezprądowym.
• Impulsowe załączanie styczników głównych, przekaźników lub wejść sterowników PLC w układach automatyki.
• Sygnalizacja stanu pracy urządzeń (np. suchy kontakt dla systemów BMS).
• Automatyka budynkowa – włączanie/wyłączanie oświetlenia, ogrzewania lub pomp w oparciu o sygnały z regulatorów 24 V AC.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Należy przestrzegać zaleceń dokumentacji technicznej producenta dotyczących momentu dokręcania zacisków oraz doboru przekroju przewodów do prądu znamionowego 20 A. Urządzenie należy chronić przed wilgocią i zanieczyszczeniami – typowa ochrona dla aparatury instalacyjnej to IP20.

FAQ

• Czy stycznik posiada podświetlenie? Model 5TT5802-2 nie jest wyposażony w podświetlenie. Stan pracy można sygnalizować zewnętrzną lampką kontrolną podłączoną do zestyków pomocniczych.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura instalacyjna montowana w rozdzielnicach charakteryzuje się ochroną IP20. W przypadku instalacji w trudniejszych warunkach należy zastosować obudowę o wyższym stopniu ochrony.
• Czy styki są zwierne czy rozwierne? Stycznik wyposażony jest w dwa zestyki rozwierne (NC), które w stanie spoczynku są zamknięte. Rozwierają się po załączeniu cewki.
