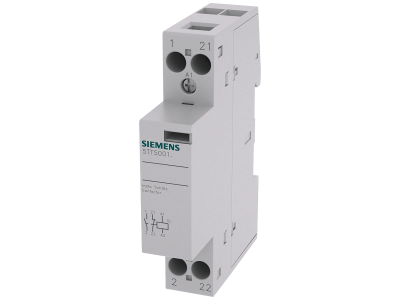

Stycznik instalacyjny z 1 zestykiem zwiernym i 1 zestykiem rozwiernym, zestyk do AC 230V, 400V 20A | 5TT5801-0 Siemens

Alternatywny kod produktu: 5TT58010

Opis i Kluczowe Cechy

Stycznik instalacyjny 5TT5801-0 wyposażony w 1 zestyk zwierny (NO) i 1 zestyk rozwierny (NC) przeznaczony jest do pracy w obwodach sterowania i pomocniczych. Styki przystosowane są do napięcia AC 230/400 V i prądu 20 A, co zapewnia niezawodne łączenie obciążeń typowych dla instalacji przemysłowych i budynkowych. Kompaktowa obudowa umożliwia montaż w rozdzielnicach modułowych.

• 1 zestyk zwierny + 1 zestyk rozwierny: Umożliwia realizację podstawowych funkcji sterowania, sygnalizacji i blokad w jednym urządzeniu – oszczędność miejsca i uproszczenie schematu.
• Prąd znamionowy 20 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiednia do zasilania styczników, przekaźników i sygnalizatorów.
• Napięcie łączeniowe AC 230/400 V: Uniwersalność zastosowania zarówno w instalacjach jednofazowych, jak i trójfazowych – jeden model do różnych konfiguracji sieci.
• Trwałość mechaniczna i elektryczna: Solidna konstrukcja zapewniająca długi okres eksploatacji w warunkach intensywnej pracy łączeniowej.
• Oznaczone zaciski: Ułatwiają szybką i bezbłędną identyfikację styków podczas montażu i serwisu.

Zgodność z Normami

Stycznik 5TT5801-0 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Produkt podlega rygorystycznej kontroli jakości na etapie produkcji.

Zastosowanie

Stycznik instalacyjny znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz instalacjach przemysłowych i budynkowych do przełączania obwodów pomocniczych. Może być wykorzystywany w następujących scenariuszach:

• Sterowanie stycznikami głównymi i przekaźnikami – wysyłanie impulsów załączających/wyłączających.
• Realizacja sygnalizacji stanu urządzeń (np. lampki sygnalizacyjne, sygnalizatory dźwiękowe).
• Budowa blokad elektrycznych – zabezpieczenie przed jednoczesnym włączeniem sprzecznych funkcji.
• Zastosowanie w układach automatyki budynkowej (oświetlenie, ogrzewanie, wentylacja) jako element pomocniczy.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków (20 A). Moment dokręcania zacisków – stosować się do zaleceń producenta podanych w dokumentacji.

FAQ

• Jakie napięcie i prąd mogą przenosić styki stycznika 5TT5801-0? Styki przystosowane są do napięcia przemiennego AC 230/400 V i prądu znamionowego 20 A (kategoria użytkowania typowa dla obciążeń rezystancyjnych i indukcyjnych małej mocy).
• Czy stycznik nadaje się do montażu w standardowej rozdzielnicy modułowej? Tak – obudowa przystosowana jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP20 i wyższym.
• Czy stycznik posiada podświetlenie lub wskaźnik stanu? Producent nie deklaruje wbudowanego podświetlenia. Stan załączenia można określić poprzez sprawdzenie napięcia na zaciskach lub zastosowanie zewnętrznej sygnalizacji.
