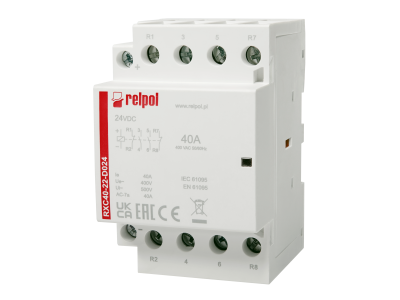

Stycznik instalacyjny RXC40-40-D024 | 2617087 Relpol

Alternatywny kod produktu: RXC40-40-D024

Opis i Kluczowe Cechy

Stycznik instalacyjny RXC40-40-D024 to 4-biegunowe urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi w instalacjach przemysłowych, budynkowych i maszynowych. Wyposażony w cewkę 24VDC, charakteryzuje się zwartą konstrukcją o wymiarach 85 x 54 x 67 mm, co umożliwia montaż na standardowej szynie 35 mm. Stopień ochrony IP20 zapewnia ochronę przed przypadkowym dotykiem.

• 4-biegunowa konfiguracja styków: Pozwala na jednoczesne sterowanie czterema obwodami, co ułatwia zarządzanie złożonymi instalacjami.
• Prąd znamionowy 40A przy 250V AC: Wysoka obciążalność prądowa, odpowiednia do sterowania silnikami, grzałkami lub oświetleniem o średnim poborze mocy.
• Cewka 24VDC: Niskonapięciowe zasilanie cewki zwiększa bezpieczeństwo obsługi i pozwala na integrację z układami sterowania PLC.
• Montaż na szynie 35 mm: Szybki i trwały montaż w rozdzielnicach, szafach sterowniczych i pulpitach, zgodny ze standardami instalacyjnymi.
• Stopień ochrony IP20: Zapewnia ochronę przed przypadkowym dotykiem, zachowując swobodny dostęp powietrza dla chłodzenia.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskonapięciowej. Został zaprojektowany zgodnie z normami EN 60947-4-1 i posiada deklarację zgodności CE.

Zastosowanie

Stycznik instalacyjny RXC40-40-D024 znajduje szerokie zastosowanie w różnych gałęziach przemysłu oraz budownictwie, gdzie wymagane jest niezawodne i zdalne sterowanie obwodami elektrycznymi.

• Sterowanie silnikami trójfazowymi o niskim i średnim obciążeniu.
• Zarządzanie obwodami oświetlenia w halach przemysłowych, magazynach lub budynkach biurowych.
• Sterowanie grzałkami, wentylatorami i innymi urządzeniami grzewczymi.
• Integracja z systemami automatyki budynkowej (BMS) dzięki niskonapięciowej cewce 24VDC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie 35 mm w pozycji pionowej, zapewniając odpowiednią wentylację. Przed podłączeniem należy odłączyć napięcie w obwodzie. Zaciski przyłączeniowe należy dokręcać z zalecanym momentem (sprawdzić w dokumentacji) w celu zapewnienia pewnego połączenia. Stycznik należy chronić przed wilgocią i kurzem – w przypadku montażu zewnętrznego stosować odpowiednie obudowy IP.

FAQ

• Czy stycznik może być zasilany napięciem przemiennym (AC)? Podłączenie cewki stycznika odbywa się wyłącznie napięciem stałym 24VDC. Do sterowania obwodami AC należy użyć odpowiedniego napięcia zasilającego cewkę.
• Jaki jest maksymalny prąd łączeniowy stycznika? Stycznik posiada prąd znamionowy 40A przy 250V AC. Wartość tę należy dostosować do charakterystyki obciążenia.
• Czy stycznik nadaje się do sterowania silnikami? Tak, może być stosowany do sterowania silnikami trójfazowymi o niskim i średnim obciążeniu, pod warunkiem zachowania odpowiednich parametrów zasilania i zabezpieczeń.
