Stycznik instalacyjny RXC40-22-D024 | 2617085 Relpol

Alternatywny kod produktu: RXC40-22-D024

Opis i Kluczowe Cechy

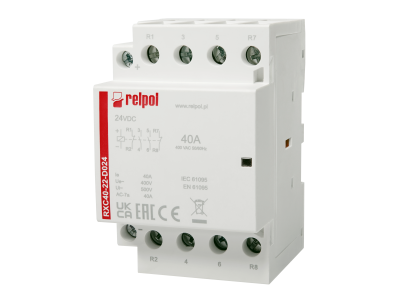

Stycznik instalacyjny RXC40-22-D024 to czterobiegunowe urządzenie przełączające zaprojektowane do sterowania obwodami 40A przy napięciu 250VAC. Wyposażony w cewkę 24VDC, idealny do zastosowań w instalacjach przemysłowych, budowlanych oraz systemach automatyki. Montaż na standardowej szynie 35mm zapewnia łatwą integrację z innymi komponentami elektrycznymi.

• 4-biegunowa konfiguracja: Obsługa dwóch styków normalnie otwartych (2N/O) i dwóch normalnie zamkniętych (2N/Z) – elastyczność w sterowaniu wieloma obwodami.
• Prąd znamionowy 40A: Zapewnia niezawodne przełączanie obciążeń o większym zapotrzebowaniu prądowym.
• Cewka 24VDC: Kompatybilna z niskonapięciowymi systemami sterowania powszechnymi w automatyce przemysłowej.
• Montaż na szynie 35mm: Standardowe rozwiązanie ułatwiające montaż w szafach rozdzielczych i pulpitach sterowniczych.
• Stopień ochrony IP20: Ochrona przed dotykiem palców i ciał stałych o średnicy powyżej 12,5mm – odpowiedni do suchych pomieszczeń.

Zgodność z Normami

Stycznik RXC40-22-D024 spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych niskiego napięcia (LVD) i posiada deklarację zgodności CE. Zaprojektowany zgodnie z normami IEC 60947-4-1.

Zastosowanie

Stycznik instalacyjny RXC40-22-D024 znajduje szerokie zastosowanie w systemach, gdzie wymagane jest zdalne sterowanie obwodami o większym obciążeniu prądowym.

• Sterowanie silnikami trójfazowymi do 40A w instalacjach przemysłowych.
• Zdalne załączanie/gaszenie oświetlenia w halach produkcyjnych i magazynach.
• Automatyka budynkowa – sterowanie pompami, wentylatorami, systemami HVAC.
• Zabezpieczenie linii zasilających przed przeciążeniem przy współpracy z odpowiednimi zabezpieczeniami.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Stycznik montować na szynie 35mm w pozycji pionowej, zapewniając odpowiednią wentylację. W przypadku podłączania obciążeń indukcyjnych (silniki, cewki styczników) należy stosować odpowiednie układy gasikowe. Połączenia elektryczne należy dokręcić z zalecanym momentem zgodnie z dokumentacją producenta.

FAQ

• Jaki jest maksymalny prąd łączeniowy stycznika? Stycznik RXC40-22-D024 obsługuje prąd znamionowy 40A przy napięciu 250VAC. Dokładne parametry należy potwierdzić w dokumentacji technicznej.
• Czy stycznik nadaje się do sterowania silnikami? Tak, dzięki prądowi znamionowemu 40A i zgodności z normami IEC 60947-4-1 może być stosowany do sterowania silnikami trójfazowymi o mocy do odpowiedniej wartości (zależnej od napięcia zasilania).
• Jakie napięcie może mieć cewka stycznika? Cewka jest przystosowana do zasilania napięciem 24VDC, co czyni ją kompatybilną z powszechnymi systemami sterowania w automatyce przemysłowej.
