Stycznik instalacyjny RXC25-20-A024 | 2617017 Relpol

Alternatywny kod produktu: RXC25-20-A024

Opis i Kluczowe Cechy

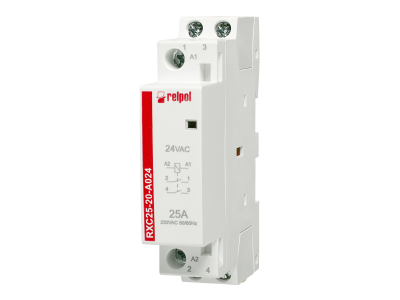

Stycznik instalacyjny RXC25-20-A024 to dwubiegunowe urządzenie przeznaczone do sterowania obwodami elektrycznymi o maksymalnym prądzie 25A i napięciu 250VAC. Wyposażony w cewkę 24VAC, idealny do pracy w instalacjach sterowanych niskim napięciem. Montaż na szynie 35mm zapewnia łatwą integrację z rozdzielnicami i szafami sterowniczymi. Stopień ochrony IP20 gwarantuje bezpieczeństwo w suchych warunkach wewnętrznych.

• Konfiguracja 2-biegunowa: Zapewnia pewne odłączanie dwóch obwodów jednocześnie, co zwiększa bezpieczeństwo instalacji.
• Prąd znamionowy 25A: Przystosowany do obsługi średnich obciążeń, takich jak silniki, grzejniki czy oświetlenie.
• Napięcie cewki 24VAC: Kompatybilny z układami sterowania niskonapięciowymi, często spotykanymi w automatyce budynkowej.
• Montaż na szynie 35mm: Szybka i stabilna instalacja w rozdzielnicach, ułatwiająca organizację aparatury.
• Stopień ochrony IP20: Odpowiedni do suchych pomieszczeń, chroni przed dotykiem przypadkowym.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z normami IEC 60947-4-1.

Zastosowanie

Stycznik instalacyjny RXC25-20-A024 znajduje zastosowanie w instalacjach elektrycznych wymagających zdalnego sterowania obwodami o średnich obciążeniach.

• Sterowanie obwodami oświetleniowymi w budynkach mieszkalnych i biurowych.
• Zdalne załączanie grzejników, klimatyzatorów lub wentylatorów.
• Automatyka budynkowa – integracja z systemami sterowania niskonapięciowego.
• Sterowanie silnikami jednofazowymi w małych maszynach przemysłowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie 35mm w suchych pomieszczeniach. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podczas podłączania należy zachować odpowiednią kolejność faz i neutralnego oraz upewnić się, że prąd obciążenia nie przekracza 25A. Po montażu zaleca się sprawdzenie poprawności działania w układzie testowym.

FAQ

• Jaki jest maksymalny prąd pracy stycznika? Stycznik RXC25-20-A024 obsługuje maksymalny prąd znamionowy 25A przy napięciu 250VAC.
• Czy stycznik może być zasilany napięciem stałym (DC)? Tak, cewka jest przystosowana do zasilania zarówno napięciem przemiennym (AC), jak i stałym (DC) – zgodnie z oznaczeniem RXC25.
• Jakie są wymiary stycznika? Urządzenie mierzy 81 mm wysokości, 18 mm szerokości i 67 mm głębokości, co pozwala na montaż w standardowych rozdzielnicach.
