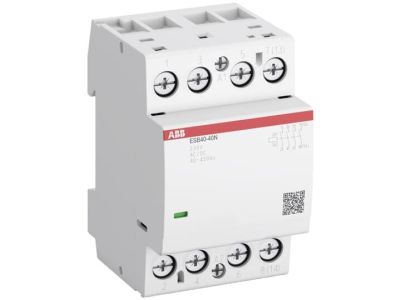

Stycznik instalacyjny, modułowy AC-1 40A 4P (4NO), 24V AC/DC, ESB40-40N-01 | 1SAE341111R0140 ABB

Opis i Kluczowe Cechy

Stycznik instalacyjny ABB z serii ESB40-40N-01 to zaawansowane urządzenie modułowe zaprojektowane z myślą o najwyższej niezawodności w sterowaniu obciążeniami rezystancyjnymi oraz silnikowymi. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A w kategorii AC-1, co pozwala na bezpieczną obsługę odbiorników o znacznej mocy. Wyposażony w cztery styki główne zwierne (4NO), stycznik umożliwia jednoczesne załączanie czterech torów prądowych, co jest kluczowe w układach trójfazowych z przewodem neutralnym lub czterech niezależnych obwodów jednofazowych.

• Uniwersalna cewka sterująca: Zasilanie napięciem 24V AC/DC zapewnia elastyczność projektową i kompatybilność z systemami automatyki budynkowej oraz przemysłowej.
• Technologia Hum-free: Innowacyjna konstrukcja cewki eliminuje uciążliwe buczenie (przydźwięk sieciowy), co czyni produkt idealnym do montażu w miejscach wymagających ciszy, takich jak hotele, szpitale czy biura.
• Zintegrowana ochrona: Wbudowane zabezpieczenie przeciwprzepięciowe chroni cewkę przed pikami napięcia, wydłużając żywotność urządzenia i współpracujących elementów sterujących.
• Niskie zużycie energii: Zoptymalizowany układ magnetyczny znacząco redukuje straty mocy, co przekłada się na mniejsze nagrzewanie się rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w najbardziej wymagających aplikacjach. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz normy IEC/EN 61095 dedykowanej stycznikom instalacyjnym do zastosowań domowych i podobnych. Posiada certyfikację CE oraz RoHS, co potwierdza brak substancji szkodliwych i dopuszczenie do obrotu na rynkach Unii Europejskiej.

Zastosowanie

Stycznik ABB ESB40-40N-01 znajduje szerokie zastosowanie zarówno w sektorze komercyjnym, jak i przemysłowym. Jest niezastąpiony w sterowaniu systemami oświetlenia wielkopowierzchniowego, ogrzewaniem elektrycznym (piece akumulacyjne, maty grzewcze) oraz wentylacją i klimatyzacją (HVAC). Dzięki wysokiej odporności na prądy rozruchowe, doskonale radzi sobie z załączaniem silników elektrycznych o mniejszej mocy oraz pomp. W budownictwie mieszkaniowym często wykorzystywany jest w układach inteligentnego domu do odłączania całych sekcji zasilania.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm, zajmując 3 moduły szerokości. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych przy przewodach typu linka. Dzięki kompaktowej obudowie i braku konieczności zachowania dużych odstępów między urządzeniami (przy zachowaniu odpowiedniej wentylacji), stycznik pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

FAQ

• Czy stycznik może pracować z napięciem stałym? Tak, cewka sterująca jest uniwersalna i akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) o wartości 24V.
• Czy urządzenie wymaga dodatkowych filtrów przeciwprzepięciowych? Nie, stycznik posiada zintegrowane zabezpieczenie przeciwprzepięciowe chroniące układ sterowania.
• Czy stycznik ESB40-40N-01 jest głośny podczas pracy? Nie, dzięki technologii DC coil z wbudowanym prostownikiem, stycznik pracuje bezgłośnie, eliminując wibracje i buczenie charakterystyczne dla tradycyjnych rozwiązań AC.
