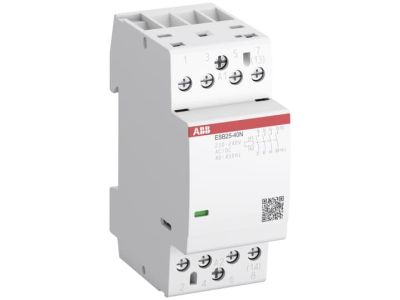

Stycznik instalacyjny, modułowy AC-1 25A 4P (4NO), 230-240V AC/DC, ESB25-40N-06 | 1SAE231111R0640 ABB

Opis i Kluczowe Cechy

Stycznik instalacyjny ABB z serii ESB25-40N-06 to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego sterowania odbiornikami jedno- i trójfazowymi. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 25 A w kategorii AC-1, co pozwala na efektywne zarządzanie obciążeniami rezystancyjnymi. Kluczowym wyróżnikiem tego modelu jest uniwersalna cewka zasilana napięciem 230-240V AC/DC, która dzięki wbudowanemu prostownikowi oraz zintegrowanemu zabezpieczeniu przeciwprzepięciowemu, gwarantuje całkowicie bezgłośną pracę (brak przydźwięku elektromagnetycznego). Jest to cecha krytyczna w instalacjach budynkowych, gdzie komfort akustyczny użytkowników jest priorytetem.

• Konfiguracja styków: 4 styki zwierne (4NO) zapewniające pełną separację obwodów.
• Technologia cewki: Niskie zużycie energii oraz odporność na przepięcia sieciowe.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna położenia styków na przednim panelu.
• Wszechstronność: Możliwość zasilania zarówno prądem przemiennym, jak i stałym bez konieczności wymiany komponentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej oraz normy IEC/EN 61095 dedykowanej stycznikom instalacyjnym do użytku domowego i podobnego. Posiada certyfikację CE oraz RoHS, co gwarantuje bezpieczeństwo użytkowania oraz zgodność z dyrektywami środowiskowymi Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, stycznik ESB25-40N-06 znajduje szerokie zastosowanie w różnych segmentach rynku elektro-technicznego:

• Automatyka budynkowa: Sterowanie systemami oświetlenia (LED, wyładowcze), ogrzewaniem elektrycznym oraz wentylacją.
• Infrastruktura przemysłowa: Załączanie silników o małej mocy oraz sterowanie obwodami pomocniczymi w szafach sterowniczych.
• Instalacje domowe: Idealny do współpracy z inteligentnymi systemami zarządzania energią, gdzie wymagana jest cisza i niezawodność.
• Stacje ładowania: Może być stosowany jako element wykonawczy w infrastrukturze ładowania pojazdów elektrycznych (EV).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (35 mm) zgodnie z normą EN 60715. Szerokość modułowa wynosi 2 moduły (36 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych przy przewodach typu linka. Urządzenie może być montowane w dowolnej pozycji, jednak dla optymalnego chłodzenia zaleca się zachowanie odstępów przy montażu kilku jednostek obok siebie pracujących pod pełnym obciążeniem.

FAQ

• Czy stycznik ESB25-40N-06 buczy podczas pracy? Nie, dzięki zastosowaniu cewki DC z wbudowanym mostkiem prostowniczym, stycznik pracuje bezgłośnie, eliminując uciążliwy przydźwięk charakterystyczny dla tradycyjnych styczników AC.
• Czy mogę sterować tym stycznikiem za pomocą sterownika PLC? Tak, o ile wyjście sterownika PLC zapewnia napięcie w zakresie 230-240V AC lub DC.
• Jakie akcesoria są dostępne dla tego modelu? Do serii ESB25 można dokupić styki pomocnicze montowane z boku, osłony zacisków oraz elementy dystansowe ułatwiające odprowadzanie ciepła.
