Stycznik instalacyjny, modułowy AC-1 20A 2P (1NO+1NC), 230V AC/DC, ESB20-11N-06 | 1SBE121111R0611 ABB

Alternatywny kod produktu: 1SBE121111R0611

Opis i Kluczowe Cechy

Stycznik instalacyjny ABB z serii ESB20-11N-06 to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego sterowania obciążeniami o prądzie znamionowym do 20 A w kategorii AC-1. Kluczowym wyróżnikiem tego modelu jest uniwersalna cewka zasilana napięciem 230V AC/DC, która dzięki zintegrowanemu układowi elektronicznemu eliminuje uciążliwy przydźwięk sieciowy (buczenie), co czyni go idealnym rozwiązaniem do miejsc wymagających wysokiego komfortu akustycznego. Urządzenie posiada konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na elastyczne projektowanie układów automatyki budynkowej i przemysłowej.

• Praca bez przydźwięku: Innowacyjna konstrukcja cewki zapewnia bezgłośne działanie, kluczowe w budynkach mieszkalnych i biurowych.
• Niskie zużycie energii: Optymalizacja układu magnetycznego redukuje straty mocy, co przekłada się na mniejsze nagrzewanie rozdzielnicy.
• Zintegrowane zabezpieczenie przeciwprzepięciowe: Wbudowany warystor chroni cewkę przed przepięciami łączeniowymi, zwiększając żywotność urządzenia.
• Uniwersalność zasilania: Możliwość pracy zarówno przy napięciu przemiennym (AC), jak i stałym (DC).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych. Stycznik ESB20-11N-06 spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dodatkowo urządzenie jest zgodne z dyrektywami niskonapięciowymi oraz posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na wymagającym rynku europejskim.

Zastosowanie

Dzięki swojej wszechstronności, stycznik ABB ESB20 znajduje szerokie zastosowanie w wielu obszarach:

• Automatyka domowa: Sterowanie oświetleniem, systemami ogrzewania elektrycznego oraz wentylacją.
• Infrastruktura komercyjna: Załączanie obwodów w hotelach, szpitalach i biurowcach, gdzie wymagana jest cisza.
• Przemysł: Sterowanie niewielkimi silnikami jednofazowymi, pompami oraz grzałkami w szafach sterowniczych.
• Systemy ładowania: Może służyć jako element wykonawczy w prostych stacjach ładowania pojazdów elektrycznych o małej mocy.

Wskazówki Montażowe

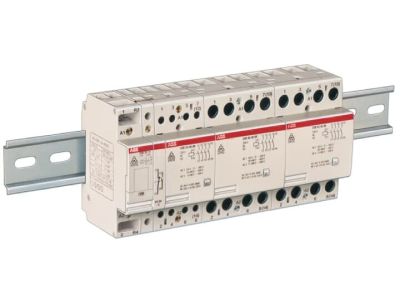

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35) zgodnie z poniższymi wytycznymi:

• Pozycja montażu: Urządzenie jest przystosowane do montażu pionowego i poziomego wewnątrz obudów o odpowiednim stopniu ochrony IP.
• Moment dokręcania: Należy zachować zalecany moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Odstępy: Przy montażu kilku styczników obok siebie pracujących pod pełnym obciążeniem, zaleca się stosowanie przekładek dystansowych w celu poprawy cyrkulacji powietrza.
• Okablowanie: Przekrój przewodów należy dobrać do prądu znamionowego 20A, uwzględniając spadek napięcia oraz warunki ułożenia kabli.

FAQ

1. Czy ten stycznik buczy podczas pracy?
Nie, model ESB20-11N-06 wyposażony jest w cewkę DC sterowaną elektronicznie, co całkowicie eliminuje drgania i przydźwięk charakterystyczny dla tradycyjnych styczników AC.

2. Czy mogę sterować tym stycznikiem za pomocą wyjścia tranzystorowego PLC?
Tak, o ile napięcie wyjściowe wynosi 230V. Należy jednak sprawdzić wydajność prądową wyjścia sterownika w momencie załączania cewki.

3. Jaka jest różnica między stykami NO a NC?
Styk NO (Normalnie Otwarty) jest rozłączony, gdy cewka nie jest zasilana. Styk NC (Normalnie Zamknięty) przewodzi prąd w stanie spoczynku i rozłącza się po podaniu napięcia na cewkę.
