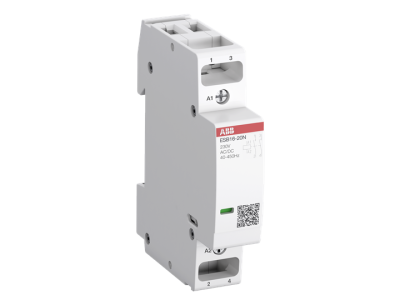

Stycznik instalacyjny, modułowy AC-1 16A 2P (2NO), 24V AC/DC, ESB16-20N-01 | 1SBE111111R0120 ABB

Alternatywny kod produktu: 1SBE111111R0120

Opis i Kluczowe Cechy

Stycznik instalacyjny modułowy ESB16-20N-01 (symbol 1SBE111111R0120) o prądzie znamionowym 16A i dwóch stykach normalnie otwartych (2NO) to urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi w instalacjach domowych i przemysłowych. Zasilany napięciem 24V AC/DC charakteryzuje się niskim poborem mocy, pracą bez przydźwięków oraz zintegrowanym zabezpieczeniem przeciwprzepięciowym, co podnosi niezawodność i trwałość.

• Prąd znamionowy 16A: Umożliwia sterowanie obciążeniami o mocy do 3,7 kW (230V) – idealny do wentylatorów, pomp, oświetlenia obwodów 1-fazowych.
• 2 styki normalnie otwarte (2NO): Standardowa konfiguracja do prostego załączania/wyłączania obwodów – kompatybilna z większością układów sterowania.
• Zasilanie 24V AC/DC: Uniwersalność – współpracuje z układami PLC, regulatorami temperatury i innymi urządzeniami niskonapięciowymi.
• Praca bez przydźwięków: Eliminuje zakłócenia elektromagnetyczne generowane przy załączaniu cewki, co jest istotne w instalacjach wrażliwych na zakłócenia.
• Zintegrowane zabezpieczenie przeciwprzepięciowe: Chroni obwód sterowania przed skokami napięcia, wydłużając żywotność stycznika i podłączonych urządzeń.

Zgodność z Normami

Stycznik spełnia wymagania normy PN-EN 61810-1 dotyczącej styczników i przekaźników elektrycznych. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik instalacyjny ESB16-20N-01 znajduje zastosowanie w układach sterowania oświetleniem, wentylacją, pompami oraz innymi obciążeniami indukcyjnymi i rezystancyjnymi w instalacjach niskiego napięcia.

• Sterowanie obwodami oświetleniowymi w budynkach mieszkalnych i biurowych.
• Załączanie/wyłączanie pomp w instalacjach wodnych i grzewczych.
• Układy automatyki budynkowej (klimatyzacja, rekuperacja) współpracujące z niskonapięciowymi układami sterowania.
• Proste układy sterowania silnikami jednofazowymi o mocy do 3,7 kW.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN o szerokości 35 mm i odpowiednio dokręcić. Przed podłączeniem należy upewnić się, że napięcie zasilające jest zgodne z wartościami znamionowymi (24V AC/DC). Przekroje przewodów zasilających i obciążeniowych powinny być dobrane zgodnie z prądem znamionowym stycznika (16A). Zaleca się stosowanie zabezpieczeń nadprądowych w obwodzie sterowania i obciążenia. Uwaga: stycznik nie posiada wbudowanego zabezpieczenia zwarciowego – należy je zapewnić zewnętrznie.

FAQ

• Czy stycznik współpracuje z napięciem stałym (DC)? Tak, stycznik jest zasilany napięciem 24V AC/DC – sprawdza się zarówno w układach prądu przemiennego, jak i stałego.
• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd łączeniowy wynosi 16A (AC-1), co pozwala na sterowanie obciążeniami do 3,7 kW przy 230V.
• Czy stycznik posiada wbudowane zabezpieczenie zwarciowe? Nie, stycznik nie posiada wbudowanego zabezpieczenia zwarciowego. Należy zastosować zewnętrzne zabezpieczenie nadprądowe w obwodzie obciążenia.
