Stycznik instalacyjny z 3 zestykami zwiernymi i 1 NC, zestyk do AC 230V, 400V 40A | 5TT5041-2 Siemens

Alternatywny kod produktu: 5TT50412

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5041-2 wyposażony w trzy styki zwierne (NO) i jeden styk rozwierny (NC), zaprojektowany do sterowania odbiornikami w budownictwie mieszkaniowym, użytkowym oraz w przemyśle. Styki przystosowane są do napięcia przemiennego 230 V i 400 V przy prądzie 40 A, co gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu. Jako element systemu SENTRON, stycznik zapewnia niezawodność, łatwy montaż i kompatybilność z szeroką gamą akcesoriów Siemens.

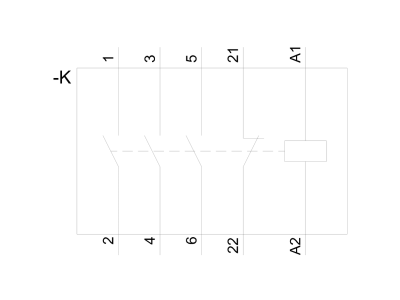

• 3 x NO + 1 x NC (3 styki zwierne + 1 styk rozwierny): Umożliwia załączanie trzech niezależnych obwodów oraz realizację funkcji sygnalizacyjnej lub wyłączającej za pomocą styku pomocniczego NC.
• Prąd znamionowy 40 A przy 230/400 V AC: Zapewnia bezpieczne przełączanie odbiorników dużej mocy bez ryzyka przegrzania styków.
• Styki przystosowane do napięcia 230 V i 400 V AC: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych – jeden model do różnych konfiguracji sieci.
• System SENTRON: Gwarancja kompatybilności z aparaturą rozdzielczą Siemens oraz możliwość rozbudowy o wyposażenie dodatkowe.
• Ochrona przed dotykiem zgodna z wymogami: Bezpieczeństwo podczas montażu i eksploatacji dzięki zastosowaniu osłon styków.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5041-2 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE, co potwierdza jego zgodność z zasadniczymi wymaganiami bezpieczeństwa dla aparatury rozdzielczej. Produkt przeznaczony jest do instalacji zgodnych z aktualnym stanem wiedzy technicznej i przepisami budowlanymi.

Zastosowanie

Stycznik Siemens 5TT5041-2 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, obiektów użyteczności publicznej oraz w lekkim przemyśle, gdzie wymagane jest niezawodne przełączanie obwodów elektrycznych. Dzięki trzem stykom NO i jednemu NC może realizować zarówno funkcje załączające, jak i sygnalizacyjne.

• Sterowanie odbiornikami dużej mocy: Załączanie i wyłączanie nagrzewnic, klimatyzatorów, pomp, silników i innych odbiorników o prądzie do 40 A.
• Automatyka budynkowa: Realizacja funkcji załączania oświetlenia, ogrzewania elektrycznego lub wentylacji w systemach BMS.
• Sygnalizacja stanu pracy: Wykorzystanie styku NC do przesyłania informacji o stanie załączenia stycznika do systemu nadzoru lub panelu HMI.
• Sterowanie impulsowe: Współpraca z przyciskami sterowniczymi, przekaźnikami lub PLC do zdalnego załączania i wyłączania obwodów.

Wskazówki Montażowe

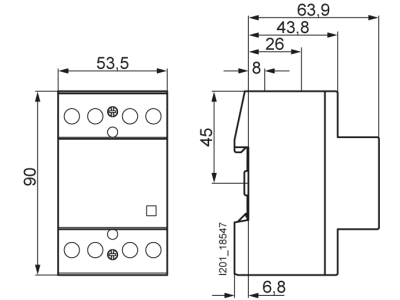

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 40 A. Moment dokręcania zacisków oraz długość odizolowania przewodów stosować zgodnie z danymi technicznymi producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie stycznika przed załączeniem napięcia.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W dostępnych danych technicznych nie podano informacji o podświetleniu lub wskaźniku LED. Stan załączenia stycznika można określić na podstawie położenia dźwigni ręcznego załączania (jeśli występuje) lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony stycznika? Stopień ochrony nie został podany w danych katalogowych. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach oferowana jest z ochroną IP20, jednak szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Jakie napięcie cewki sterującej ma stycznik 5TT5041-2? Dane wejściowe nie zawierają informacji o napięciu cewki. Napięcie cewki sterującej należy zweryfikować bezpośrednio w dokumentacji technicznej produktu lub na tabliczce znamionowej urządzenia.
