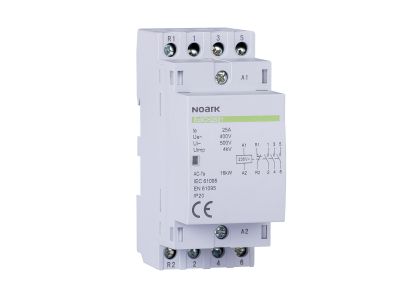

Stycznik instalacyjny 25A, 4NO, 230V 50/60Hz, Ex9CH25 | 102412 Noark

Opis i Kluczowe Cechy

Stycznik instalacyjny Ex9CH25 o numerze katalogowym 102412 to zaawansowane urządzenie sterujące od renomowanego producenta NOARK Electric. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w obwodach AC-1, AC-7a oraz AC-7b. Wyposażenie w cztery styki zwierne (4NO) umożliwia jednoczesne załączanie czterech niezależnych torów prądowych, co jest kluczowe w rozbudowanych systemach automatyki budynkowej i przemysłowej.

Konstrukcja modułowa o szerokości dopasowanej do standardowych rozdzielnic pozwala na znaczną oszczędność miejsca na szynie DIN. Cewka sterująca przystosowana do napięcia 230 V AC przy częstotliwości 50/60 Hz gwarantuje kompatybilność z powszechnie stosowanymi systemami zasilania. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych i precyzyjnych mechanizmów stykowych, stycznik Ex9CH25 oferuje parametry eksploatacyjne porównywalne z ciężkimi stycznikami przemysłowymi, zachowując przy tym kompaktowe wymiary aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami międzynarodowej normy IEC / EN 61095. Norma ta definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych, co potwierdza najwyższy poziom bezpieczeństwa oraz niezawodność urządzenia w długofalowej eksploatacji. Zgodność z tymi standardami zapewnia pełną interoperacyjność z innymi elementami aparatury modułowej oraz gwarantuje stabilną pracę w szerokim zakresie temperatur otoczenia.

Zastosowanie

Stycznik Ex9CH25 znajduje szerokie zastosowanie w sektorze komercyjnym, mieszkaniowym oraz przemysłowym. Dzięki swojej uniwersalności idealnie nadaje się do:

• Sterowania systemami oświetleniowymi o dużej mocy, w tym oświetleniem zewnętrznym i halowym.
• Zarządzania układami grzewczymi, takimi jak piece akumulacyjne czy promienniki podczerwieni.
• Obsługi systemów wentylacji i klimatyzacji w budynkach użyteczności publicznej.
• Napędu małych silników elektrycznych oraz pomp ciepła, gdzie wymagana jest wysoka częstotliwość łączeń.
• Integracji z systemami inteligentnego domu (Smart Home) jako element wykonawczy dla sterowników PLC.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Przewody o odpowiednim przekroju znamionowym należy wprowadzić do zacisków windowych i dokręcić z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków. Zaleca się regularną kontrolę dokręcenia zacisków w ramach okresowych przeglądów instalacji elektrycznej. Modułowa obudowa pozwala na montaż obok innych aparatów, jednak przy pracy ciągłej z pełnym obciążeniem warto zachować minimalny odstęp wentylacyjny między urządzeniami.

FAQ

• Czy stycznik Ex9CH25 może pracować z oświetleniem LED? Tak, stycznik ten doskonale radzi sobie z załączaniem obwodów oświetleniowych, jednak przy dużych mocach LED należy uwzględnić prądy rozruchowe zasilaczy impulsowych.
• Jakie jest napięcie sterowania cewki? Cewka sterująca w tym modelu jest przystosowana do napięcia przemiennego 230 V AC (50/60 Hz).
• Czy urządzenie posiada wskaźnik zadziałania? Tak, styczniki serii Ex9CH są wyposażone w optyczny wskaźnik stanu styków na przednim panelu, co ułatwia diagnostykę układu.
• Czy można go zamontować w zwykłej rozdzielnicy domowej? Tak, jego budowa modułowa jest w pełni kompatybilna ze standardowymi rozdzielnicami wyposażonymi w szynę DIN.
