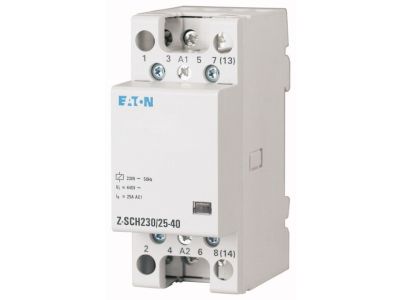

Stycznik instalacyjny 25A 2Z2R 24VAC, Z-SCH24/25-22 | 248850 Eaton

Opis i Kluczowe Cechy

Stycznik instalacyjny Eaton Z-SCH24/25-22 o numerze katalogowym 248850 to wysokiej klasy aparat łączeniowy, zaprojektowany z myślą o wymagających systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 25A w kategorii obciążenia AC1, co pozwala na niezawodne sterowanie odbiornikami o charakterze rezystancyjnym, takimi jak systemy ogrzewania elektrycznego czy nowoczesne instalacje oświetleniowe. Wyjątkową cechą tego modelu jest konfiguracja styków pomocniczych i głównych w układzie 2 zestyków zwiernych (NO) oraz 2 zestyków rozwiernych (NC), co daje projektantom instalacji dużą elastyczność w tworzeniu logicznych układów sterowania i blokad bezpieczeństwa. Cewka stycznika przystosowana jest do zasilania napięciem sterowniczym 24V AC, co czyni go idealnym rozwiązaniem do systemów niskonapięciowych, gdzie priorytetem jest bezpieczeństwo obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania normy IEC 61095 oraz jej europejskiego odpowiednika EN 61095, które określają parametry dla styczników elektromechanicznych do użytku domowego i podobnego. Dodatkowo, aparat jest zgodny z normami przemysłowymi IEC 60947-4-1 oraz EN 60947-4-1, co potwierdza jego zdolność do pracy w trudniejszych warunkach eksploatacyjnych. Certyfikacja VDE 0660 stanowi dodatkową gwarancję trwałości mechanicznej oraz wysokiej odporności izolacyjnej, co jest kluczowe w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków 2Z+2R, stycznik Eaton Z-SCH24/25-22 znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Sterowanie systemami HVAC (ogrzewanie, wentylacja, klimatyzacja) w budynkach komercyjnych.
• Zarządzanie oświetleniem wielkopowierzchniowym i zewnętrznym.
• Układy przełączania zasilania i automatyka rezerwowa.
• Sterowanie pracą małych silników elektrycznych i pomp w instalacjach pomocniczych.
• Systemy inteligentnego domu oparte na sterownikach PLC wymagających separacji galwanicznej.

Wskazówki Montażowe

Montaż stycznika Z-SCH24/25-22 jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN 35 mm (TS35). Szerokość montażowa urządzenia wynosi 35 mm, co odpowiada dwóm modułom (2JC) w typowej rozdzielnicy modułowej. Wysokość czołowa (zatyczki) wynosząca 45 mm zapewnia estetyczne dopasowanie do pozostałej aparatury modułowej. Podczas podłączania przewodów należy zwrócić szczególną uwagę na przekrój znamionowy żył, aby zapewnić optymalne przewodzenie prądu 25A bez nadmiernego nagrzewania się zacisków. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka oraz dokręcanie śrub zaciskowych z momentem określonym przez producenta, co zapobiega luzowaniu się połączeń pod wpływem drgań.

FAQ

• Czy ten stycznik może być sterowany napięciem 230V AC? Nie, model Z-SCH24/25-22 posiada cewkę zaprojektowaną wyłącznie na napięcie sterownicze 24V AC. Podłączenie wyższego napięcia spowoduje uszkodzenie urządzenia.
• Co oznacza kategoria pracy AC1? Kategoria AC1 odnosi się do obciążeń bezindukcyjnych lub lekko indukcyjnych, takich jak grzejniki rezystancyjne. Dla obciążeń silnikowych (AC3) dopuszczalny prąd pracy będzie niższy.
• Ile miejsca zajmuje stycznik w rozdzielnicy? Urządzenie zajmuje szerokość 35 mm, czyli dokładnie dwa standardowe moduły na szynie DIN.
