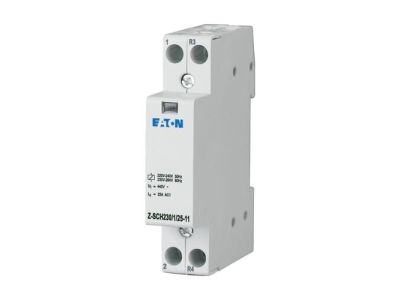

Stycznik instalacyjny 25A 1Z1R 230VAC, Z-SCH230/1/25-11 | 193886 Eaton

Alternatywny kod produktu: Z-SCH230/1/25-11

Opis i Kluczowe Cechy

Stycznik instalacyjny o symbolu Z-SCH230/1/25-11 (indeks 193886) to niezawodne urządzenie przeznaczone do zdalnego załączania i wyłączania odbiorników elektrycznych. Dzięki prądowi znamionowemu 25 A oraz konfiguracji styków 1Z (zwierny) + 1R (rozwierny) zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu i umożliwia elastyczne sterowanie. Cewka sterująca 230 V AC pozwala na bezpośrednie podłączenie do standardowej sieci elektrycznej.

• Prąd znamionowy 25 A: bezpieczne przełączanie odbiorników średniej mocy bez ryzyka przegrzania styków.
• Konfiguracja styków 1Z + 1R: jeden zestyk zwierny i jeden rozwierny umożliwiają zarówno załączanie, jak i rozłączanie obwodu, co daje pełną kontrolę nad pracą urządzeń.
• Napięcie cewki 230 V AC: kompatybilność z typową instalacją domową i przemysłową bez konieczności stosowania dodatkowych transformatorów.
• Konstrukcja modułowa: łatwy montaż na szynie TH35 – idealne rozwiązanie do rozdzielnic i szaf sterowniczych.
• Trwałość mechaniczna i elektryczna: zaprojektowany do wielokrotnych cykli łączeń, co gwarantuje długą żywotność w systemach automatyki.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Stycznik instalacyjny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne sterowanie odbiornikami. Sprawdza się zarówno w domowych, jak i przemysłowych systemach automatyki.

• Sterowanie oświetleniem o znacznej mocy – w halach, magazynach, obiektach użyteczności publicznej.
• Załączanie silników elektrycznych małej i średniej mocy (wentylatory, pompy) z zachowaniem odpowiednich parametrów prądowych.
• Impulsowe sterowanie stycznikami nadrzędnymi, przekaźnikami lub wejściami PLC w systemach automatyki budynkowej.
• Sygnalizacja stanu urządzeń i odcinanie obwodów w aplikacjach gdzie wymagany jest styk rozwierny.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany min. 4 mm² dla miedzianych przewodów przy 25 A). Po zamontowaniu sprawdzić poprawność połączeń oraz działanie stycznika.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika zasilana jest napięciem 230 V AC.
• Ile styków posiada stycznik i jakie są ich typy? Stycznik wyposażony jest w jeden styk zwierny (NO – normalnie otwarty) i jeden styk rozwierny (NC – normalnie zamknięty).
• Jaki maksymalny prąd może przełączać stycznik? Prąd znamionowy wynosi 25 A, co umożliwia bezpieczne załączanie odbiorników o odpowiedniej mocy. Należy jednak uwzględnić kategorie użytkowania (np. AC-1, AC-3) – szczegółowe dane dostępne w dokumentacji technicznej.
