Stycznik instalacyjny 0/1 automatyczny, styki 3NO+1NC, dla 230 i 400 VAC, 25A, cewka 24VAC/DC | 5TT5031-8 Siemens

Alternatywny kod produktu: 5TT50318

Opis i Kluczowe Cechy

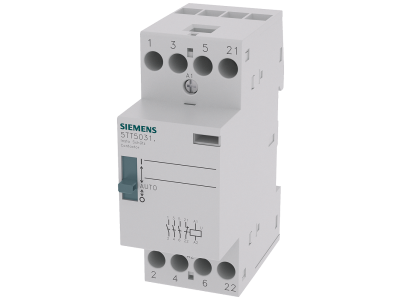

Stycznik instalacyjny Siemens 5TT5031-8 to automatyczny stycznik 0/1, przeznaczony do pracy w sieciach 230 VAC oraz 400 VAC. Wyposażony w trzy zestyki normalnie otwarte (NO) i jeden normalnie zamknięty (NC), oferuje elastyczne możliwości sterowania przy prądzie znamionowym 25 A. Cewka zasilana napięciem 24 VAC/DC umożliwia integrację z różnorodnymi systemami automatyki. Urządzenie stanowi część komponentów SENTRON od Siemensa, zaprojektowanych z myślą o bezpieczeństwie i łatwym montażu.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków, co pozwala na sterowanie silnikami, oświetleniem czy ogrzewaniem.

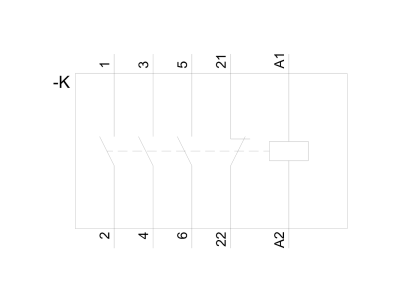

• Konfiguracja styków 3NO+1NC: Trzy zestyki zwierne i jeden rozwierny dają uniwersalność – możesz jednocześnie załączać trzy niezależne obwody i sygnalizować stan wyłączenia.
• Napięcie pracy 230/400 VAC: Kompatybilność z instalacjami jednofazowymi i trójfazowymi, co upraszcza dobór urządzenia do różnych typów sieci.
• Cewka 24 VAC/DC: Niskonapięciowe sterowanie umożliwia bezpośrednie podłączenie do sterowników PLC, przekaźników lub systemów BMS, zwiększając bezpieczeństwo obsługi.
• Automatyczny tryb 0/1: Pracuje jako łącznik dwustanowy, idealny do zdalnego załączania i wyłączania odbiorników bez konieczności ręcznej ingerencji.

Zgodność z Normami

Stycznik Siemens 5TT5031-8 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Standardowa ochrona przed dotykiem zapewnia bezpieczeństwo podczas instalacji i eksploatacji.

Zastosowanie

Dzięki parametrom i budowie stycznik znajduje zastosowanie w budownictwie mieszkaniowym, użytkowym oraz w lekkim przemyśle. Sprawdza się wszędzie tam, gdzie wymagane jest zdalne, automatyczne sterowanie odbiornikami o prądzie do 25 A.

• Sterowanie oświetleniem hal, korytarzy i pomieszczeń biurowych – załączanie/wyłączanie z centralnego panelu lub czujników.
• Zdalne przełączanie obwodów wentylacji, klimatyzacji lub ogrzewania elektrycznego w automatyce budynkowej.
• Impulsowe sterowanie stycznikami mocy lub przekaźnikami w szafach rozdzielczych, np. w systemach zarządzania energią.
• Integracja ze sterownikami PLC i systemami SCADA w lekkich procesach przemysłowych, gdzie wymagana jest niezawodna łączność 24 VDC.

Wskazówki Montażowe

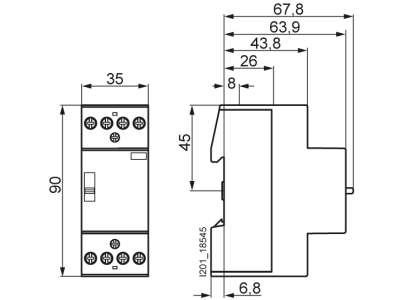

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub odpowiednie). Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić pewne połączenie i uniknąć przegrzewania.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub sygnalizację LED? W podanych danych nie ma informacji o podświetleniu. Stycznik nie posiada fabrycznie montowanej diody sygnalizacyjnej; stan załączenia można kontrolować przez zestyk pomocniczy NC lub sygnalizację zewnętrzną.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, co zapewnia ochronę przed dotykiem palcami, ale nie przed wilgocią.
• Jaki jest tryb pracy styków – czy stycznik działa jako łącznik zwierny czy przełączny? Stycznik jest automatycznym łącznikiem 0/1, czyli działa jako łącznik zwierny (załącza lub wyłącza obwód). Konfiguracja styków 3NO+1NC oznacza, że trzy pary są zwierne (załączane po podaniu napięcia na cewkę), a jedna para jest rozwierna (otwiera się przy załączonej cewce).
