Stycznik instalacyjny z 1 zestykiem zwiernym i 1 zestykiem rozwiernym, zestyk do AC 230V, 400V 20A | 5TT5001-2 Siemens

Alternatywny kod produktu: 5TT50012

Opis i Kluczowe Cechy

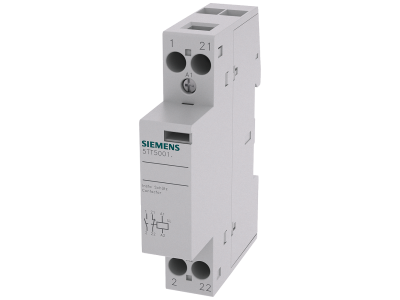

Stycznik instalacyjny Siemens o symbolu 5TT5001-2 to urządzenie wyposażone w jeden zestyk zwierny (NO) i jeden zestyk rozwierny (NC), przeznaczone do pracy w obwodach prądu przemiennego o napięciu do 400 V i prądzie znamionowym 20 A. Dzięki dwóm typom styków umożliwia zarówno załączanie, jak i rozłączanie obwodów w kompaktowej obudowie modułowej. Produkt należy do serii SENTRON i został zaprojektowany z myślą o niezawodności oraz łatwej instalacji w rozdzielnicach.

• 1 zestyk zwierny (NO) + 1 zestyk rozwierny (NC): umożliwia realizację funkcji zarówno załączania, jak i odłączania odbiorników w jednym urządzeniu, co zwiększa elastyczność projektowania instalacji.
• Prąd znamionowy 20 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, np. oświetleniu, ogrzewaniu czy silnikach, bez ryzyka przegrzania styków.
• Napięcie pracy styków do 400 V AC: pozwala na stosowanie w standardowych instalacjach niskiego napięcia w budownictwie mieszkaniowym, użytkowym i przemyśle.

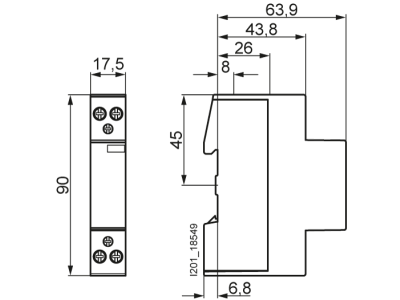

• Kompaktowa konstrukcja modułowa: ułatwia montaż w rozdzielnicach na szynie TH35, oszczędzając miejsce w szafie sterowniczej.
• Niezawodność Siemens: wysoka jakość wykonania i długotrwała żywotność mechaniczna oraz elektryczna, potwierdzona wieloletnim doświadczeniem producenta.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury rozdzielczej i posiada certyfikat CE. Zastosowane standardy bezpieczeństwa gwarantują niezawodną pracę w instalacjach budynkowych i przemysłowych.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5001-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów elektrycznych. Dzięki obecności styków NO i NC może być wykorzystywany zarówno do załączania, jak i rozłączania odbiorników.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i handlowych (np. za pomocą wyłączników zmierzchowych lub systemów inteligentnego budynku).
• Załączanie i wyłączanie obwodów grzewczych (ogrzewanie podłogowe, grzejniki elektryczne) oraz wentylacji.
• Sterowanie silnikami małej mocy (wentylatory, pompy) w instalacjach HVAC.
• W układach automatyki budynkowej jako element wykonawczy współpracujący z przekaźnikami, sterownikami PLC lub systemami KNX.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków oraz przekrój przewodów powinny być dobrane zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami. Należy stosować przewody o przekroju dostosowanym do prądu 20 A.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? Nie, produkt nie jest wyposażony w podświetlenie. Stan pracy (załączony/wyłączony) można określić na podstawie położenia styków lub za pomocą zewnętrznych wskaźników.
• Jaki jest stopień ochrony urządzenia? Stycznik przeznaczony jest do montażu wewnątrz rozdzielnicy. Standardowo dla aparatury modułowej w typowych warunkach pracy stosuje się stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem i wnikaniem ciał stałych o średnicy ≥ 12,5 mm.

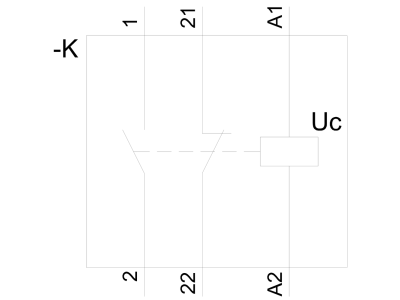

• Jakie są tryby pracy styków (NO/NC)? Urządzenie posiada jeden zestyk normalnie otwarty (NO – zwierny) i jeden zestyk normalnie zamknięty (NC – rozwierny). Oznacza to, że w stanie spoczynku (cewka niezasilona) styk NO jest otwarty, a styk NC zamknięty. Po zasileniu cewki stany się odwracają.
