Stycznik do załączania kondensatorów 7,5 kvar przy 400V, 230VAC 50/60Hz | BFK0910A230 Lovato Electric

Opis i Kluczowe Cechy

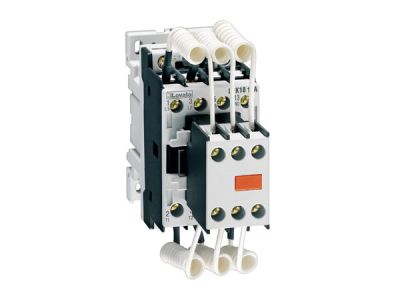

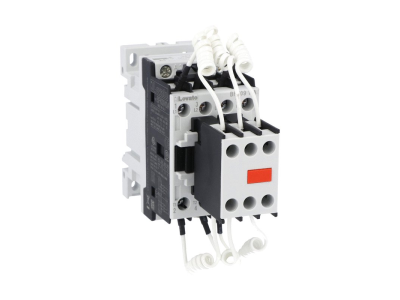

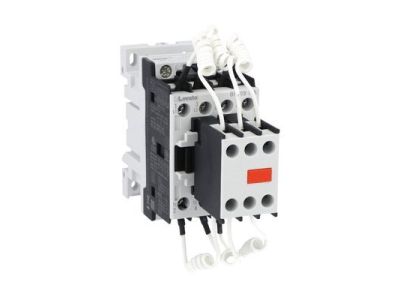

Stycznik Lovato Electric o numerze katalogowym BFK0910A230 to wyspecjalizowane urządzenie łączeniowe zaprojektowane z myślą o pracy w układach kompensacji mocy biernej. Urządzenie charakteryzuje się mocą znamionową wynoszącą 7,5 kvar przy napięciu 400V AC, co czyni go idealnym rozwiązaniem dla mniejszych i średnich baterii kondensatorów. Kluczowym elementem konstrukcyjnym są zintegrowane rezystory wstępnego ładowania, które ograniczają prąd udarowy podczas załączania kondensatorów. Dzięki temu rozwiązaniu, styki główne są chronione przed zgrzaniem, a żywotność całego układu ulega znacznemu wydłużeniu.

• Napięcie sterujące: Cewka zasilana napięciem 230V AC o częstotliwości 50/60Hz zapewnia kompatybilność z większością standardowych systemów automatyki.
• Styki pomocnicze: Urządzenie wyposażone jest w jeden styk zwierny (1NO), co pozwala na łatwą sygnalizację stanu pracy do sterownika PLC lub lampki kontrolnej.
• Ochrona styków: Specjalna konstrukcja bloków stykowych dedykowanych do obciążeń pojemnościowych minimalizuje ryzyko wystąpienia łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują parametry aparatury niskonapięciowej. Posiada również certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik BFK0910A230 znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Automatycznych baterii kondensatorów służących do kompensacji mocy biernej indukcyjnej.
• Indywidualnych układów kompensacji przy silnikach asynchronicznych o dużej mocy.
• Rozdzielnic przemysłowych, gdzie wymagane jest precyzyjne zarządzanie parametrami sieci elektrycznej.
• Modernizacji istniejących układów kompensacji w celu zwiększenia ich bezawaryjności.

Wskazówki Montażowe

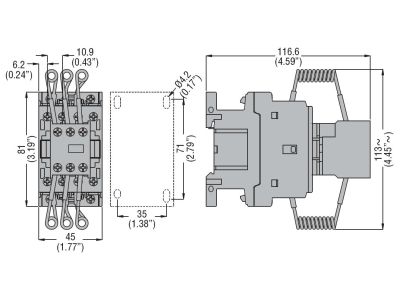

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co ułatwia instalację w typowych szafach sterowniczych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Należy zachować odpowiednie odstępy wentylacyjne między sąsiednimi aparatami, szczególnie w gęsto zabudowanych rozdzielnicach, aby zapewnić optymalne odprowadzanie ciepła generowanego podczas pracy cewki i rezystorów.

FAQ

Czy stycznik BFK0910A230 może być stosowany do zwykłych obciążeń rezystancyjnych?
Choć technicznie jest to możliwe, urządzenie to jest optymalizowane pod kątem obciążeń pojemnościowych. Do obciążeń rezystancyjnych (AC-1) zaleca się stosowanie standardowych styczników serii BF, co jest rozwiązaniem bardziej ekonomicznym.

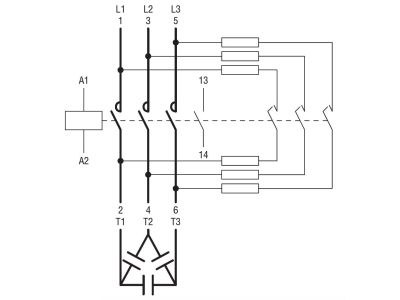

Jaka jest rola rezystorów zamontowanych na górze stycznika?
Są to rezystory wstępnego załączania. Ich zadaniem jest ograniczenie prądu szczytowego, który pojawia się w momencie załączania kondensatora, co chroni sieć przed przepięciami i wydłuża czas eksploatacji styków stycznika.

Czy cewka 230VAC toleruje wahania napięcia?
Tak, cewki Lovato Electric są zaprojektowane tak, aby pracować stabilnie w szerokim zakresie tolerancji napięcia zasilającego, zgodnie z normami przemysłowymi, co zapobiega brzęczeniu i niekontrolowanemu rozłączaniu styków.
