Stycznik do załączania kondensatorów, 45kvar przy 400V, 230VAC 50/60Hz | BFK6500A230 Lovato Electric

Opis i Kluczowe Cechy

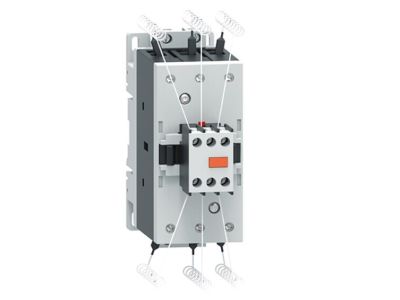

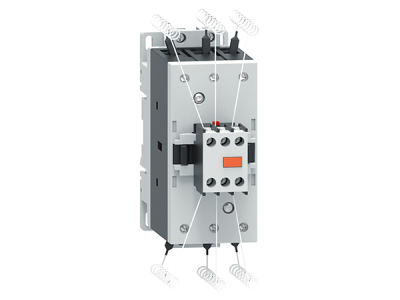

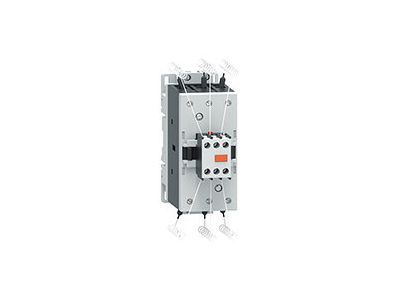

Stycznik Lovato Electric o numerze katalogowym BFK6500A230 to zaawansowane urządzenie łączeniowe zaprojektowane specjalnie do pracy w układach kompensacji mocy biernej. Urządzenie charakteryzuje się zdolnością do załączania baterii kondensatorów o mocy do 45 kvar przy napięciu znamionowym 400 V AC. Kluczowym elementem konstrukcyjnym są zintegrowane styki pomocnicze wyprzedzające wraz z rezystorami ograniczającymi prąd załączania. Mechanizm ten skutecznie redukuje udary prądowe, które pojawiają się w momencie załączania kondensatorów, co bezpośrednio przekłada się na wydłużenie żywotności zarówno samego stycznika, jak i jednostek kondensatorowych.

• Moc znamionowa: 45 kvar przy 400 V AC, co pozwala na obsługę rozbudowanych stopni w bateriach automatycznych.
• Napięcie sterujące: Cewka zasilana napięciem 230 V AC o częstotliwości 50/60 Hz zapewnia kompatybilność z większością standardowych układów sterowania.
• Ochrona styków: Zastosowanie rezystorów wstępnych eliminuje ryzyko zgrzania styków głównych podczas operacji łączeniowych.
• Trwałość mechaniczna: Solidna obudowa i precyzyjny mechanizm napędowy gwarantują wysoką liczbę cykli łączeniowych w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w instalacjach elektroenergetycznych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują standardy dla aparatury niskonapięciowej. Posiada również certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska.

Zastosowanie

Stycznik BFK6500A230 znajduje szerokie zastosowanie w profesjonalnych systemach poprawy współczynnika mocy (cos φ). Jest idealnym rozwiązaniem dla:

• Automatycznych baterii kondensatorów w zakładach przemysłowych.
• Indywidualnych układów kompensacji mocy biernej przy dużych odbiornikach indukcyjnych, takich jak silniki dużej mocy.
• Rozdzielnic głównych w budynkach komercyjnych, gdzie wymagana jest stabilizacja parametrów sieci.
• Systemów zarządzania energią dążących do redukcji opłat za energię bierną indukcyjną.

Wskazówki Montażowe

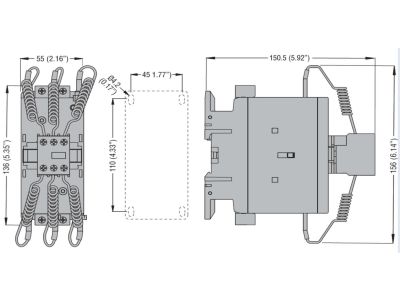

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik przystosowany jest do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór przewodów o odpowiednim przekroju znamionowym powinien uwzględniać prąd znamionowy kondensatora oraz temperaturę otoczenia.
• Wentylacja: Należy zapewnić odpowiednią przestrzeń wokół stycznika wewnątrz rozdzielnicy, aby umożliwić swobodne odprowadzanie ciepła generowanego przez rezystory rozładowcze.
• Pozycja pracy: Zaleca się montaż w pozycji pionowej, zgodnie z dokumentacją techniczną producenta.

FAQ

1. Czy stycznik BFK6500A230 może być używany do zwykłych obciążeń rezystancyjnych?
Choć technicznie jest to możliwe, nie jest to zalecane. Konstrukcja z rezystorami wstępnymi jest zoptymalizowana pod kątem obciążeń pojemnościowych. Do obciążeń AC-1 lepiej zastosować standardowe styczniki serii BF.

2. Jak często należy kontrolować stan rezystorów wstępnych?
Zaleca się okresowy przegląd podczas rutynowych prac konserwacyjnych baterii kondensatorów (zazwyczaj raz w roku), sprawdzając czy nie noszą one śladów przegrzania.

3. Czy cewka 230VAC toleruje wahania napięcia?
Tak, cewki Lovato Electric są zaprojektowane do pracy w szerokim zakresie tolerancji napięcia zasilania, co chroni urządzenie przed skutkami niestabilności sieci.
