Stycznik do załączania kondensatorów 40kvar przy 400V, 230VAC 50/60Hz | BFK5000A230 Lovato Electric

Opis i Kluczowe Cechy

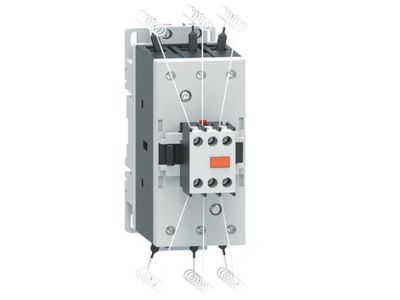

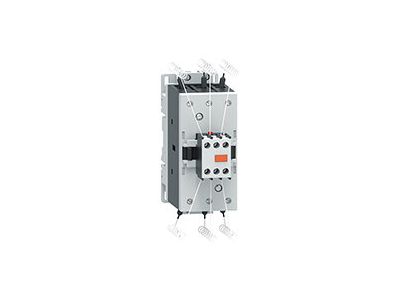

Stycznik Lovato Electric o numerze katalogowym BFK5000A230 to zaawansowane urządzenie łączeniowe zaprojektowane specjalnie do pracy w układach kompensacji mocy biernej. Urządzenie charakteryzuje się zdolnością do załączania baterii kondensatorów o mocy do 40 kvar przy napięciu znamionowym 400V AC. Kluczowym elementem konstrukcyjnym są zintegrowane styki pomocnicze wyposażone w rezystory wstępnego ładowania. Mechanizm ten pozwala na skuteczne ograniczenie prądu udarowego (inrush current), który powstaje w momencie załączania kondensatorów, co znacząco wydłuża żywotność zarówno styków głównych stycznika, jak i samych jednostek kondensatorowych.

• Napięcie sterujące: Cewka zasilana napięciem 230V AC o częstotliwości 50/60Hz zapewnia stabilną pracę w standardowych sieciach przemysłowych.
• Wysoka trwałość: Specjalna konstrukcja styków minimalizuje ryzyko ich zgrzania podczas operacji łączeniowych.

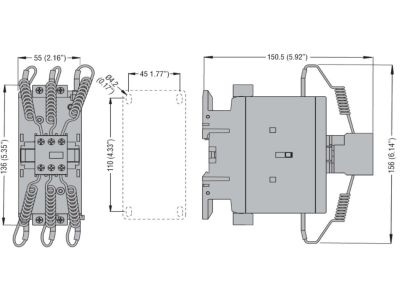

• Kompaktowa budowa: Optymalne wymiary pozwalają na efektywne zagospodarowanie miejsca w szafie sterowniczej.
• Zintegrowane rezystory: Eliminują konieczność stosowania zewnętrznych układów ograniczających prąd rozruchowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują parametry aparatury niskonapięciowej. Dodatkowo, urządzenie posiada certyfikację zgodną z kategorią użytkowania AC-6b, dedykowaną do łączenia obciążeń pojemnościowych, co potwierdza jego specjalistyczne przeznaczenie.

Zastosowanie

Stycznik BFK5000A230 znajduje szerokie zastosowanie w automatycznych bateriach kondensatorów (ABK) służących do poprawy współczynnika mocy (cos φ). Jest idealnym rozwiązaniem dla zakładów przemysłowych, obiektów komercyjnych oraz infrastruktury energetycznej, gdzie występuje zapotrzebowanie na redukcję opłat za energię bierną indukcyjną. Dzięki swojej wytrzymałości, doskonale sprawdza się w układach wielostopniowych, gdzie częstotliwość załączeń poszczególnych sekcji kondensatorów jest wysoka.

Wskazówki Montażowe

Podczas instalacji stycznika należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż: Urządzenie przystosowane jest do montażu na standardowej szynie DIN 35mm lub bezpośrednio na płycie montażowej za pomocą śrub.
• Przewody: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego obciążenia, dbając o odpowiednie odizolowanie końcówek.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem zalecanym przez producenta, aby uniknąć przegrzewania się styków na skutek zbyt dużego oporu przejścia.
• Wentylacja: Należy zapewnić odpowiednią przestrzeń wokół urządzenia w celu odprowadzania ciepła generowanego podczas pracy cewki i przepływu prądu przez rezystory wstępne.

FAQ

Czy stycznik posiada wbudowane styki pomocnicze?
Tak, model BFK5000A230 posiada zintegrowany blok styków wyprzedzających z rezystorami ograniczającymi prąd załączania.

Jakie jest maksymalne napięcie pracy dla tego modelu?
Stycznik jest dedykowany do pracy w sieciach o napięciu znamionowym do 400V-440V AC przy zachowaniu mocy 40 kvar.

Czy cewka stycznika obsługuje napięcie stałe (DC)?
Nie, prezentowany model wyposażony jest w cewkę przystosowaną wyłącznie do napięcia przemiennego 230V AC 50/60Hz.
