Stycznik do załączania kondensatorów 15 kvar przy 400V, 230VAC 50/60Hz | BFK1810A230 Lovato Electric

Opis i Kluczowe Cechy

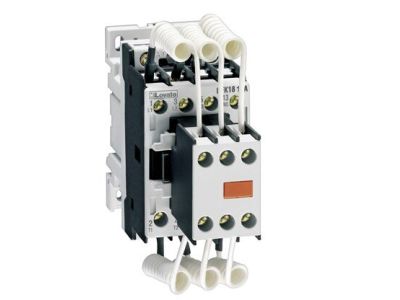

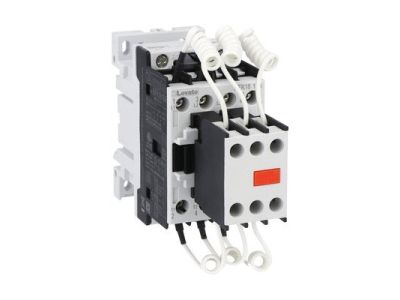

Stycznik Lovato Electric o numerze katalogowym BFK1810A230 to wyspecjalizowane urządzenie łączeniowe zaprojektowane z myślą o pracy w układach kompensacji mocy biernej. Głównym zadaniem tego aparatu jest bezpieczne załączanie baterii kondensatorów o mocy znamionowej do 15 kvar przy napięciu międzyfazowym 400V AC. Kluczowym elementem konstrukcyjnym są zintegrowane rezystory wstępnego ładowania, które ograniczają wysoki prąd udarowy (inrush current) występujący w momencie załączania kondensatorów. Dzięki temu rozwiązaniu chronione są styki główne stycznika przed zgrzaniem, a żywotność samych kondensatorów ulega znacznemu wydłużeniu.

• Moc łączeniowa: 15 kvar przy 400V AC, co pozwala na obsługę standardowych stopni w bateriach kondensatorów.
• Napięcie sterujące: Cewka zasilana napięciem 230V AC o częstotliwości 50/60Hz zapewnia kompatybilność z większością systemów automatyki.
• Styki pomocnicze: Wbudowany styk pomocniczy 1NO (normalnie otwarty) umożliwia łatwą sygnalizację stanu pracy urządzenia do sterownika PLC lub lampki kontrolnej.
• Trwałość: Specjalna konstrukcja styków odporna na wysokie piki prądowe gwarantuje niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach elektroenergetycznych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują parametry aparatury niskiego napięcia. Posiada również certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik BFK1810A230 znajduje szerokie zastosowanie w profesjonalnych systemach poprawy współczynnika mocy (cos φ). Jest idealnym rozwiązaniem dla:

• Automatycznych baterii kondensatorów w zakładach przemysłowych.
• Indywidualnych układów kompensacji mocy biernej przy dużych odbiornikach indukcyjnych, takich jak silniki asynchroniczne.
• Rozdzielnic głównych i obiektowych, gdzie wymagana jest redukcja opłat za energię bierną indukcyjną.
• Systemów zarządzania energią w budynkach komercyjnych i biurowcach.

Wskazówki Montażowe

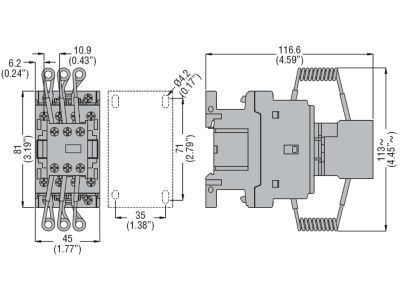

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby uniknąć przegrzewania się punktów styku przy przepływie prądu znamionowego.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego kondensatora, uwzględniając współczynniki bezpieczeństwa dla obciążeń pojemnościowych.
• Wentylacja: W obudowach baterii kondensatorów należy zapewnić odpowiednią cyrkulację powietrza, gdyż rezystory wstępne oraz same kondensatory generują ciepło podczas pracy.
• Pozycja pracy: Zaleca się montaż w pozycji pionowej, aby zapewnić optymalne chłodzenie naturalne aparatu.

FAQ

1. Czy ten stycznik może pracować z kondensatorami o innej mocy niż 15 kvar?
Tak, 15 kvar to moc maksymalna przy 400V. Można go stosować do mniejszych jednostek, jednak nie należy przekraczać jego prądu znamionowego przy wyższych napięciach lub większych pojemnościach.

2. Po co stosuje się rezystory na górze stycznika?
Są to rezystory rozładowcze/ograniczające, które w pierwszej fazie załączania (ułamki sekund przed stykami głównymi) ograniczają prąd ładowania kondensatora, co zapobiega uszkodzeniom instalacji i aparatu.

3. Czy cewka 230VAC toleruje wahania napięcia?
Tak, cewki Lovato Electric są zaprojektowane do pracy w szerokim zakresie tolerancji napięcia zasilania, co chroni przed skutkami spadków napięć w sieciach przemysłowych.
