Stycznik do załączania kondensatorów 12,5kvar przy 400V, 230VAC 50/60Hz | BFK1210A230 Lovato Electric

Opis i Kluczowe Cechy

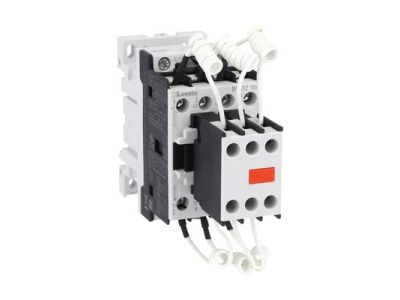

Stycznik Lovato Electric o numerze katalogowym BFK1210A230 to wyspecjalizowane urządzenie łączeniowe zaprojektowane z myślą o wymagających aplikacjach w układach kompensacji mocy biernej. Urządzenie charakteryzuje się mocą znamionową wynoszącą 12,5 kvar przy napięciu międzyfazowym 400V AC. Kluczowym elementem konstrukcyjnym tego modelu są wbudowane rezystory rozładowcze oraz styki wyprzedzające, które skutecznie ograniczają prąd udarowy powstający w momencie załączania baterii kondensatorów. Dzięki temu rozwiązaniu, żywotność styków głównych zostaje znacząco wydłużona, a ryzyko wystąpienia przepięć w sieci zostaje zminimalizowane.

• Napięcie sterujące: Cewka zasilana napięciem 230V AC o częstotliwości 50/60Hz zapewnia kompatybilność z większością standardowych systemów sterowania.
• Ochrona styków: Zastosowanie rezystorów ograniczających prąd załączania chroni nie tylko sam stycznik, ale również kondensatory przed degradacją dielektryka.
• Konfiguracja styków: Urządzenie posiada zintegrowany styk pomocniczy NO (normalnie otwarty), co ułatwia sygnalizację stanu pracy do systemów nadrzędnych lub sterowników PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w instalacjach przemysłowych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują parametry aparatury niskonapięciowej. Dodatkowo, urządzenie posiada certyfikację UL/CSA, co pozwala na jego stosowanie w maszynach przeznaczonych na rynki globalne. Stopień ochrony zacisków zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem zgodnie z wytycznymi VDE 0106.

Zastosowanie

Stycznik BFK1210A230 znajduje szerokie zastosowanie w automatycznych bateriach kondensatorów (ABK) służących do poprawy współczynnika mocy (cos φ). Jest idealnym rozwiązaniem dla zakładów produkcyjnych, obiektów komercyjnych oraz infrastruktury energetycznej, gdzie występuje duża zmienność obciążenia indukcyjnego. Dzięki swojej kompaktowej budowie i wysokiej odporności na prądy szczytowe, doskonale sprawdza się w szafach sterowniczych o ograniczonej przestrzeni montażowej, współpracując z regulatorami mocy biernej różnych producentów.

Wskazówki Montażowe

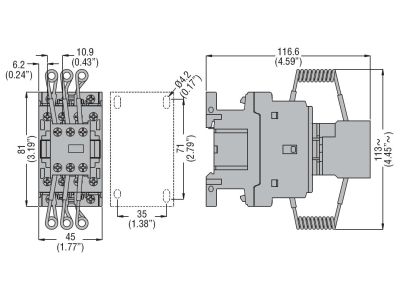

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm lub za pomocą śrub do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego kondensatora, uwzględniając współczynniki bezpieczeństwa dla obciążeń pojemnościowych.
• Wentylacja: W przypadku montażu wielu styczników obok siebie w jednej obudowie, należy zachować odpowiednie odstępy lub zapewnić wymuszoną cyrkulację powietrza, aby odprowadzić ciepło generowane przez rezystory rozładowcze.

FAQ

Czy stycznik BFK1210A230 może być używany do zwykłych obciążeń silnikowych?
Choć konstrukcyjnie bazuje na stycznikach mocy, model ten jest zoptymalizowany pod kątem obciążeń pojemnościowych (AC-6b). Do silników (AC-3) zaleca się stosowanie standardowych serii styczników Lovato bez rezystorów wyprzedzających.

Jaka jest rola rezystorów zamontowanych na górze stycznika?

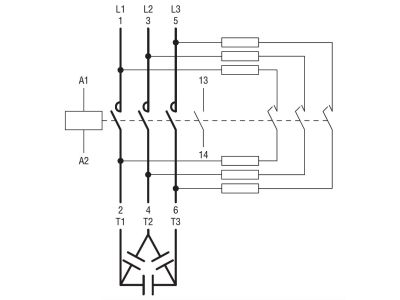

Są to rezystory ograniczające prąd załączania. W momencie zamykania stycznika, styki pomocnicze zamykają się ułamek sekundy wcześniej, przepuszczając prąd przez rezystory, co tłumi gwałtowny skok natężenia prądu typowy dla kondensatorów.

Czy cewka 230VAC toleruje wahania napięcia?
Tak, cewki Lovato Electric są zaprojektowane do pracy w szerokim zakresie tolerancji napięcia zasilania, co zapobiega „brzęczeniu” styków przy niewielkich spadkach napięcia w sieci.
