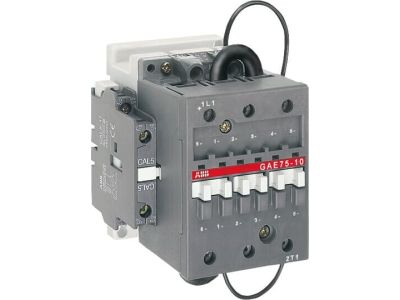

Stycznik do obwodów DC, DC-1 120A (220V) 1P, GAE75-10-11 24V DC, 1NO+1NC, zaciski śrubowe | 1SBL419025R8111 ABB

Alternatywny kod produktu: 1SBL419025R8111

Opis i Kluczowe Cechy

Stycznik do obwodów prądu stałego GAE75-10-11 (symbol 1SBL419025R8111) o prądzie znamionowym 120A, napięciu sterującym 24V DC, w wykonaniu 1-biegunowym (1P) z jednym stykiem głównym NO (normalnie otwarty) i jednym stykiem pomocniczym NC (normalnie zamkniętym). Urządzenie wyposażone jest w zaciski śrubowe oraz blok styków pomocniczych montowany z boku. Zaprojektowany specjalnie do pracy z prądem stałym, zoptymalizowany pod kątem tłumienia łuku elektrycznego w obwodach DC.

• Prąd znamionowy 120A w obwodzie DC: Przeznaczony do pracy z wysokimi prądami stałymi, z zachowaniem stabilności łączeniowej i trwałości.
• Napięcie sterujące 24V DC: Standardowe napięcie sterujące, kompatybilne z większością układów sterowania w instalacjach przemysłowych.
• Wykonanie 1-biegunowe (1P): Prosta konstrukcja z jednym stykiem głównym NO, ułatwiająca integrację z układami sterowania.
• Styk pomocniczy 1NO+1NC: Dodatkowy blok styków montowany z boku zapewnia elastyczność w budowie układów sterowania i sygnalizacji.
• Zaciski śrubowe: Trwała i pewna metoda połączenia, umożliwiająca stosowanie przewodów o dużych przekrojach.
• Konstrukcja blokowa z rynnami łukowymi: Specjalnie zaprojektowane rynny z magnesami trwałymi do skutecznego tłumienia łuku w obwodach DC, zwiększającego trwałość stycznika.

Zgodność z Normami

Stycznik spełnia wymagania norm dotyczących aparatury łączeniowej w obwodach prądu stałego i posiada deklarację zgodności CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i niezawodności dla styczników przemysłowych.

Zastosowanie

Stycznik GAE75-10-11 przeznaczony jest do sterowania i ochrony obwodów prądu stałego w aplikacjach przemysłowych, energetycznych i transportowych.

• Sterowanie silnikami prądu stałego w napędach przemysłowych i maszynach.
• Załączanie i wyłączanie obwodów oświetleniowych zasilanych prądem stałym (np. w instalacjach solarnych).
• Zastosowania w układach zasilania rezerwowego i bateryjnych.
• Sterowanie obwodami grzewczymi i elektrochemicznymi wymagającymi precyzyjnego łączenia prądów stałych.
• Integracja z układami sterowania PLC i systemami automatyki przemysłowej.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Należy zachować odpowiednią polaryzację połączeń – zacisk 1L1 (dodatni) i 2T1 (ujemny) w obwodzie głównym. Styki pomocnicze montować zgodnie z dostarczonymi instrukcjami. Zapewnić odpowiednią wentylację i ochronę przed wilgocią. Stycznik należy montować w pozycji pionowej, z zachowaniem minimalnych odstępów od innych elementów dla prawidłowej konwekcji powietrza. Wszystkie połączenia wykonać z odpowiednimi momentami dokręcania podanymi w dokumentacji.

FAQ

• Jakie napięcie sterujące ma stycznik GAE75-10-11? Napięcie sterujące wynosi 24V DC – standardowe w układach automatyki przemysłowej.
• Czy stycznik nadaje się do pracy z prądem przemiennym? Stycznik GAE75-10-11 jest przeznaczony wyłącznie do obwodów prądu stałego. Do pracy z prądem przemiennym należy stosować styczniki dedykowane do AC.
• Jakie są zalecane momenty dokręcania zacisków? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu. Należy je sprawdzić w dokumentacji technicznej producenta lub kartach katalogowych.
