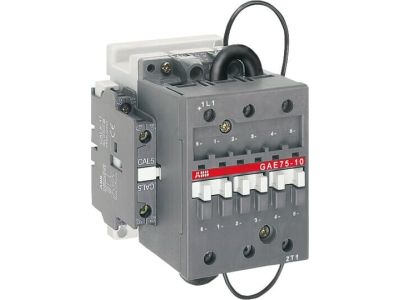

Stycznik do obwodów DC, DC-1 120A (220V) 1P, GAE75-10-11 125V DC, 1NO+1NC, zaciski śrubowe | 1SBL419025R8711 ABB

Alternatywny kod produktu: 1SBL419025R8711

Opis i Kluczowe Cechy

Stycznik do obwodów prądu stałego DC-1 120A (symbol 1SBL419025R8711) w obudowie GAE75-10-11 to zaawansowane urządzenie przeznaczone do sterowania obwodami DC o napięciu maksymalnym 125V. Przeznaczony do pracy z prądem stałym, charakteryzuje się specjalną konstrukcją z rynnami łukowymi i magnesami trwałymi do tłumienia łuku elektrycznego – kluczowe w aplikacjach DC, gdzie gaszenie łuku jest trudniejsze niż w prądzie przemiennym. Zaciski śrubowe ułatwiają pewne i trwałe połączenia przewodów.

• Prąd znamionowy 120A: Możliwość przełączania obwodów o dużym poborze mocy w instalacjach DC, takich jak systemy fotowoltaiczne, magazyny energii czy napędy elektryczne.
• Napięcie znamionowe 125V DC: Przeznaczony do pracy z niskim napięciem stałym, typowym w aplikacjach przemysłowych i energetycznych.
• 1P (1-biegunowy) z polaryzacją: Konstrukcja jednobiegunowa z oznaczeniem zacisków 1L1 (dodatni) i 2T1 (ujemny) – wymaga zachowania odpowiedniej polaryzacji połączeń.
• 1NO+1NC styki pomocnicze: Dodatkowy blok styków 1 CAL 5-11 montowany z boku, umożliwiający sygnalizację stanu pracy lub sterowanie dodatkowymi obwodami.
• Zasilanie cewki 220V DC: Standardowe napięcie sterujące dostosowane do przemysłowych układów DC, z opcją podtrzymania zasilania.
• Rynny łukowe z magnesami trwałymi: Zapewniają skuteczne gaszenie łuku elektrycznego w obwodach DC, zwiększając trwałość i niezawodność stycznika.

Zgodność z Normami

Stycznik spełnia wymogi norm europejskich oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi urządzeń łączeniowych w obwodach prądu stałego, w tym normami EN 60947-4-1 i EN 50124-1.

Zastosowanie

Stycznik GAE75-10-11 znajduje zastosowanie w instalacjach i układach wymagających niezawodnego łączenia obwodów prądu stałego o dużym prądzie.

• Systemy fotowoltaiczne – sterowanie falownikami, magazynami energii i obwodami zasilania DC.
• Magazyny energii (ESS) – łączenie baterii z falownikami i układami sterowania.
• Akumulatorownie i stacje ładowania – sterowanie obwodami ładowania i rozładowania baterii.
• Napędy elektryczne i przemysłowe układy DC – sterowanie silnikami prądu stałego i obwodami zasilania.
• Układy automatyki przemysłowej – sygnalizacja stanu pracy i sterowanie dodatkowymi obwodami za pomocą styków pomocniczych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym układzie. Stycznik należy montować w pozycji pionowej, z zachowaniem odpowiedniej przestrzeni dla wentylacji. Polaryzacja połączeń musi być zgodna z oznaczeniami 1L1 (dodatni) i 2T1 (ujemny) – nieprawidłowa polaryzacja może uszkodzić urządzenie. Zaciski śrubowe należy dokręcać z odpowiednim momentem, zgodnie z zaleceniami producenta (25 mm²). Do zacisków pomocniczych należy podłączać przewody o przekroju nieprzekraczającym 2,5 mm². Po montażu należy przeprowadzić testy działania układu, sprawdzając poprawność łączenia i gaszenia łuku.

FAQ

• Czy stycznik może pracować z prądem przemiennym? Nie – stycznik jest zaprojektowany wyłącznie do pracy z prądem stałym DC. Stosowanie z prądem przemiennym AC może prowadzić do uszkodzenia urządzenia.
• Jaki jest zakres napięcia sterowania cewką? Cewka stycznika jest zasilana napięciem 220V DC. W przypadku konieczności zastosowania innego napięcia sterowania, wymagane jest użycie odpowiedniego przekaźnika pośredniczącego.
• Czy stycznik posiada zabezpieczenie przed zwarciem? Stycznik nie posiada wbudowanego zabezpieczenia zwarciowego – w układzie należy stosować odpowiednie zabezpieczenia (np. bezpieczniki topikowe lub wyłączniki nadprądowe) dobrane do prądu znamionowego 120A.
