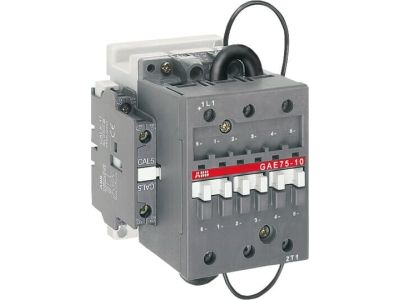

Stycznik do obwodów DC, DC-1 120A (220V) 1P, GAE75-10-11 110V DC, 1NO+1NC, zaciski śrubowe | 1SBL419025R8611 ABB

Alternatywny kod produktu: 1SBL419025R8611

Opis i Kluczowe Cechy

Stycznik do obwodów prądu stałego DC-1 120A (symbol 1SBL419025R8611) o napięciu znamionowym 110V DC to urządzenie blokowe wyposażone w 1 biegun główny (1P) z zestykiem 1NO+1NC. Przeznaczony do pracy w obwodach o napięciu stałym, gdzie wymagane jest pewne i trwałe przełączanie obciążeń. Wyposażony w rynny łukowe z magnesami trwałymi oraz izolowane przyłącza 25 mm² dla bezpieczeństwa i skutecznego tłumienia łuku elektrycznego.

• Prąd znamionowy 120A (DC-1): Przeznaczony do obciążeń prądu stałego o wysokim natężeniu, np. w układach zasilania rezerwowego, falownikach czy napędach DC.
• Napięcie znamionowe 110V DC: Kompatybilny z typowymi napięciami przemysłowymi w obwodach prądu stałego, zapewniający niezawodne działanie w warunkach eksploatacyjnych.
• Zaciski śrubowe 1NO+1NC: Ułatwiają szybki i pewny montaż przewodów, a blok styków pomocniczych (typ GAE75-10-11) umożliwia dodatkowe sterowanie układami sygnalizacyjnymi lub blokadami.
• Konstrukcja blokowa z rynnami łukowymi: Zapewnia skuteczne tłumienie łuku elektrycznego w obwodach prądu stałego, minimalizując ryzyko uszkodzeń i wydłużając żywotność stycznika.
• Polaryzacja zacisków (1L1/2T1): Konieczna przy podłączaniu napięcia stałego – zapobiega błędnemu montażowi i uszkodzeniom urządzenia.

Zgodność z Normami

Stycznik spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych. Zaprojektowany zgodnie z normami przemysłowymi dla styczników prądu stałego, w tym z uwzględnieniem norm VDE i IEC dotyczących tłumienia łuku w obwodach DC.

Zastosowanie

Stycznik DC-1 120A znajduje zastosowanie w układach, gdzie wymagane jest niezawodne przełączanie obwodów prądu stałego o wysokim natężeniu.

• Zasilanie rezerwowe i bateryjne – kluczowy element w układach awaryjnych (np. UPS, systemy fotowoltaiczne).
• Napędy i regulatory prądu stałego – stosowany w przemysłowych układach sterowania silnikami DC.
• Układy automatyki i sterowania – dołączanie/wyłączanie obwodów sygnalizacyjnych lub blokad.
• Przemysłowe instalacje elektryczne – gdzie wymagana jest praca z prądem stałym o napięciu 110V.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik należy zainstalować w pozycji pionowej, z zachowaniem odpowiedniej przestrzeni wentylacyjnej. Zaciski główne (1L1/2T1) należy podłączać zgodnie z polaryzacją – błędne podłączenie może spowodować uszkodzenie urządzenia. Styki pomocnicze montować z boku, zgodnie z instrukcją. Dokręcić zaciski śrubowe z odpowiednim momentem (zgodnie z dokumentacją producenta stycznika).

FAQ

• Jaka jest maksymalna moc obciążenia stycznika? Maksymalna moc zależy od napięcia i prądu obciążenia – dla 110V DC przy 120A jest to około 13,2 kW. Dokładne dane znajdują się w dokumentacji technicznej stycznika.
• Czy stycznik wymaga dodatkowego zabezpieczenia łuku? Tak – wyposażony jest w rynny łukowe z magnesami trwałymi, które skutecznie tłumią łuk elektryczny w obwodach prądu stałego, minimalizując ryzyko uszkodzeń.
• Czy stycznik jest kompatybilny z cewkami o innych napięciach sterujących? Standardowo wyposażony jest w cewkę 110V DC. W przypadku potrzeby innych napięć sterujących należy sprawdzić dostępność odpowiednich cewek w akcesoriach.
