Stycznik do baterii kondensatorów TeSys D 3P 60kVar 230V AC zaciski śrubowe | LC1DWK12P7 Schneider Electric

Opis i Kluczowe Cechy

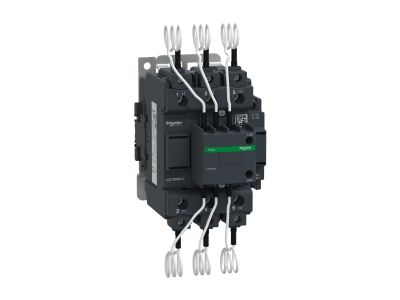

Stycznik TeSys D o numerze katalogowym LC1DWK12P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do efektywnego łączenia baterii kondensatorów. Urządzenie charakteryzuje się mocą znamionową wynoszącą 60 kVar przy napięciu 400/440 V AC, co czyni go idealnym komponentem do systemów kompensacji mocy biernej. Wyposażony w trzy bieguny główne (3P) oraz cewkę sterującą zasilaną napięciem 230 V AC, stycznik ten gwarantuje niezawodność w wymagających środowiskach przemysłowych. Kluczowym elementem konstrukcyjnym są wbudowane rezystory rozładowcze, które ograniczają prąd udarowy podczas załączania stopni kondensatorowych, co znacząco wydłuża żywotność styków głównych oraz samych kondensatorów.

• Wysoka zdolność łączeniowa dedykowana dla obciążeń pojemnościowych.
• Zintegrowane styki pomocnicze umożliwiające pełną integrację z systemami automatyki i sterowania.
• Solidne zaciski śrubowe zapewniające trwałe połączenie elektryczne i odporność na drgania.
• Kompaktowa obudowa pozwalająca na optymalne wykorzystanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach elektroenergetycznych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, a w szczególności specyficzne wymogi dla łączenia baterii kondensatorów zawarte w normie IEC 60070. Posiada certyfikację CE oraz liczne atesty uznawane na rynkach światowych, co potwierdza wysoką jakość wykonania oraz zgodność z dyrektywami bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik LC1DWK12P7 znajduje szerokie zastosowanie w układach automatycznej kompensacji mocy biernej (BK). Jest dedykowany do sterowania stopniami kondensatorowymi w zakładach przemysłowych, obiektach komercyjnych oraz infrastrukturze energetycznej, gdzie wymagana jest precyzyjna regulacja współczynnika cos φ. Dzięki swojej konstrukcji, urządzenie doskonale radzi sobie w aplikacjach takich jak rozruszniki nawrotne, liniowe oraz przełączniki gwiazda-trójkąt realizowane za pośrednictwem autotransformatorów, zapewniając płynne i bezpieczne przełączanie obciążeń o charakterze pojemnościowym.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków pod wpływem dużych prądów rozruchowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych pomiędzy sąsiednimi aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i chłodzenia rezystorów ograniczających. Przed uruchomieniem należy zweryfikować poprawność napięcia sterującego cewki (230 V AC) oraz upewnić się, że przekrój przewodów zasilających jest dostosowany do prądu znamionowego stopnia kondensatorowego.

FAQ

• Czy stycznik posiada wbudowane rezystory wstępnego ładowania? Tak, model ten jest wyposażony w specjalny blok styków wyprzedzających z rezystorami, które ograniczają szczytowe prądy załączania kondensatorów.
• Jakie jest napięcie sterowania cewki? Cewka sterująca w tym modelu jest przystosowana do pracy z napięciem przemiennym 230 V AC o częstotliwości 50/60 Hz.
• Czy urządzenie można stosować w układach nawrotnych? Tak, styczniki serii TeSys D są w pełni kompatybilne z systemami rozruszników nawrotnych oraz przełączników gwiazda-trójkąt przy zachowaniu odpowiednich blokad mechanicznych i elektrycznych.
