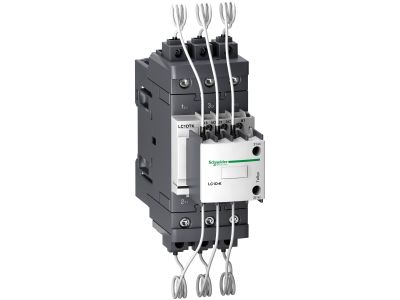

Stycznik do baterii kondensatorów TeSys D 3P 40kVar 230V AC zaciski śrubowe | LC1DTKP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik TeSys D o symbolu LC1DTKP7 to specjalistyczne urządzenie przeznaczone do łączenia i odłączania baterii kondensatorów w instalacjach kompensacji mocy biernej. Wyposażony w trzy bieguny i cewkę sterującą 230 V AC, zapewnia pewne przełączanie obwodów o mocy biernej do 40 kVar. Zastosowanie zacisków śrubowych ułatwia bezpieczne i trwałe podłączenie przewodów, co jest kluczowe w aplikacjach wymagających dużych prądów załączenia.

• Moc łączeniowa 40 kVar (przy 230 V AC): Dopasowany do typowych baterii kondensatorów w instalacjach przemysłowych i budynkowych, umożliwia efektywną kompensację mocy biernej bez ryzyka przeciążeń styków.
• Napięcie cewki 230 V AC: Bezpośrednie zasilanie z sieci jednofazowej – upraszcza okablowanie i integrację z istniejącymi układami sterowania.
• 3 bieguny (trzy fazy): Gwarantuje symetryczne przełączanie całej baterii kondensatorów, co jest niezbędne do zachowania równowagi obciążenia w sieci trójfazowej.
• Zaciski śrubowe: Umożliwiają pewne i powtarzalne połączenie przewodów o odpowiednim przekroju, zapewniając niską rezystancję styku i odporność na wibracje.
• Kompatybilność z systemami TeSys D: Pełna integracja z akcesoriami i modułami sterującymi serii TeSys D, co ułatwia rozbudowę instalacji.

Zgodność z Normami

Stycznik LC1DTKP7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Urządzenie przeznaczone jest do pracy w warunkach typowych dla rozdzielnic i szaf sterowniczych w obiektach przemysłowych i komercyjnych.

Zastosowanie

Stycznik TeSys D LC1DTKP7 dedykowany jest do załączania i odłączania baterii kondensatorów w układach automatycznej kompensacji mocy biernej. Sprawdza się w instalacjach, gdzie wymagane jest cykliczne przełączanie z dużym prądem załączenia.

• Automatyczne banki kondensatorów w rozdzielnicach głównych i podrozdzielniach.
• Kompensacja mocy biernej w zakładach przemysłowych, halach produkcyjnych i centrach handlowych.
• Instalacje z regulatorami mocy biernej – jako element wykonawczy przełączający poszczególne stopnie baterii.
• Modernizacje istniejących układów kompensacji – wymiana przestarzałych styczników na nowoczesne, przystosowane do pracy z kondensatorami.

Wskazówki Montażowe

Montaż i prace konserwacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość przepisów BHP. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć napięcie w całym obwodzie. Stycznik montuje się na szynie DIN TH35 w pozycji pionowej. Moment dokręcania zacisków śrubowych oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy pamiętać, że przy przełączaniu kondensatorów występują chwilowe prądy załączenia – przewody muszą być odpowiednio dobrane i zabezpieczone.

FAQ

• Czy stycznik LC1DTKP7 jest wyposażony w podświetlenie lub diodę LED? W standardowym wykonaniu nie przewidziano podświetlenia. W razie potrzeby sygnalizacji stanu pracy można zastosować zewnętrzne wskaźniki lub moduły pomocnicze serii TeSys D.
• Jaki stopień ochrony ma stycznik? Brak danych producenta w niniejszym opisie. W typowej aparaturze modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 dla obudowy stycznika. Ostateczne informacje należy sprawdzić w karcie katalogowej producenta.
• Jaki jest tryb pracy styków – normalnie otwarty czy zamknięty? Stycznik posiada styki zwierne (normalnie otwarte). W stanie bez napięcia na cewce styki są rozwarte, a załączanie następuje po podaniu napięcia sterującego. Jest to standardowa konfiguracja stosowana w przełączaniu baterii kondensatorów.
