Stycznik do baterii kondensatorów TeSys D 3P 25kVar 230V AC zaciski śrubowe | LC1DMKP7 Schneider Electric

Opis i Kluczowe Cechy

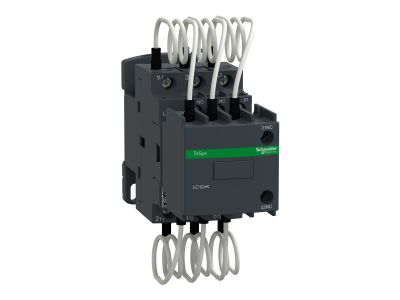

Stycznik do baterii kondensatorów TeSys D firmy Schneider Electricder Electric symbol LC1DMKP7 to trójbiegunowe urządzenie przeznaczone do pracy w kategorii użytkowania AC-6B. Znamionowa moc bierna wynosi 25 kvar przy napięciu 400…415 V AC (60 °C), a cewka sterowana jest napięciem 230 V AC. Wyposażony w zaciski śrubowe, umożliwia pewne i trwałe przyłączenie przewodów o przekroju do 16 mm² w obwodzie mocy. Specjalistyczna konstrukcja gwarantuje niezawodne załączanie i wyłączanie baterii kondensatorów w systemach kompensacji mocy biernej.

• Kategoria użytkowania AC-6B: dedykowana do łączenia i odłączania baterii kondensatorów, zapewnia bezpieczną pracę przy charakterystycznych dla nich prądach rozruchowych i pojemnościowych.
• Moc bierna do 25 kvar (400…415 V AC): umożliwia skuteczną kompensację mocy biernej w instalacjach przemysłowych i komercyjnych, poprawiając współczynnik mocy i redukując koszty energii.
• Wbudowane styki pomocnicze: 1 NO + 2 NZ dla obwodu sygnalizacyjnego oraz 3 NO (wczesne załączanie) dla obwodu zasilającego – ułatwiają integrację z układami sterowania i sygnalizacji.
• Zaciski śrubowe o szerokim zakresie przekrojów: obwód mocy przyjmuje przewody 2,5…16 mm² (sztywne bez końcówki), a obwód sterowania 1…4 mm² – elastyczne lub sztywne, z końcówką lub bez.
• Wysoka trwałość łączeniowa: konstrukcja przystosowana do specyficznych obciążeń pojemnościowych zapewnia długą żywotność stycznika w cyklach łączeniowych.

Zgodność z Normami

Stycznik LC1DMKP7 spełnia wymagania norm CSA C22.2 No 60947-4-1, IEC 60947-4-1 oraz UL 60947-4-1. Posiada certyfikaty CCC, CSA, EAC, IEC, KC, UL, co potwierdza jego bezpieczeństwo i zgodność z międzynarodowymi standardami.

Zastosowanie

Stycznik przeznaczony jest do sterowania bateriami kondensatorów w systemach kompensacji mocy biernej. Sprawdza się w następujących zastosowaniach:

• Automatyczne banki kondensatorów w rozdzielnicach głównych i podrozdzielnicach.
• Poprawa współczynnika mocy w instalacjach przemysłowych, halach produkcyjnych i budynkach komercyjnych.
• Załączanie i wyłączanie baterii kondensatorów w układach połączonych w trójkąt lub gwiazdę (kategoria AC-6B).
• Integracja z systemami automatyki budynkowej oraz sterownikami PLC do zarządzania kompensacją mocy biernej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na płycie lub szynie DIN TH35. Zaciski śrubowe należy dokręcać momentem: obwód mocy – 2,5 Nm, obwód sterowania – 1,7 Nm. Przekrój przewodów dobierz do prądu obciążenia, korzystając z zakresów podanych w dokumentacji producenta. Pamiętaj o zastosowaniu odpowiednich zabezpieczeń nadprądowych i zwarciowych.

FAQ

• Czy stycznik ma wbudowane styki pomocnicze? Tak, stycznik LC1DMKP7 wyposażony jest w styki pomocnicze: 1 NO + 2 NZ dla obwodu sygnalizacyjnego oraz 3 NO (wczesne załączanie) dla obwodu zasilającego.
• Jaki jest moment dokręcania zacisków? Dla obwodu mocy (zaciski śrubowe) wynosi 2,5 Nm, a dla obwodu sterowania 1,7 Nm. Należy użyć kalibrowanego klucza dynamometrycznego.
• Czy stycznik może pracować z napięciem 230 V AC? Tak, cewka stycznika przystosowana jest do napięcia 230 V AC 50/60 Hz. Wartości mocy biernej dla różnych napięć roboczych podano w danych katalogowych.
