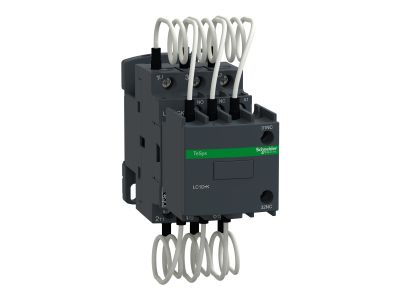

Stycznik do baterii kondensatorów TeSys D 3P 16,7kVar 230V AC zaciski śrubowe | LC1DGKP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik do baterii kondensatorów Schneider Electric TeSys D o symbolu LC1DGKP7 to trójbiegunowe urządzenie przeznaczone do załączania i odłączania baterii kondensatorów w instalacjach niskiego napięcia. Jego moc znamionowa 16,7 kVar oraz napięcie cewki 230 V AC zapewniają niezawodne sterowanie kompensacją mocy biernej. Wyposażony w zaciski śrubowe ułatwia szybkie i pewne podłączenie przewodów.

• 3-biegunowy (3P): umożliwia równoczesne załączanie wszystkich trzech faz baterii kondensatorów, co zapewnia pełną symetrię obciążenia.
• Moc znamionowa 16,7 kVar: dostosowany do typowych baterii kondensatorów niskiego napięcia, pozwala na precyzyjną korekcję współczynnika mocy.
• Napięcie cewki 230 V AC: sterowany bezpośrednio napięciem sieciowym, co upraszcza instalację i integrację z istniejącymi układami automatyki.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiając montaż i konserwację.
• Rodzina TeSys D: sprawdzona konstrukcja Schneider Electric gwarantująca wysoką niezawodność i długą żywotność w wymagających aplikacjach kompensacji mocy biernej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z przepisami dla urządzeń instalacyjnych niskiego napięcia. (Szczegółowe numery norm – jeśli wymagane – dostępne w karcie katalogowej producenta).

Zastosowanie

Stycznik LC1DGKP7 został zaprojektowany przede wszystkim do współpracy z bateriami kondensatorów w układach kompensacji mocy biernej. Znajduje zastosowanie w:

• Automatycznej korekcji współczynnika mocy (cos φ) w rozdzielnicach głównych i wydziałowych.
• Załączaniu sekcji baterii kondensatorów sterowanych przez regulatory mocy biernej.
• Modernizacji istniejących instalacji kompensacyjnych w budynkach przemysłowych i komercyjnych.
• Pracy w układach wymagających częstego łączenia kondensatorów (np. w systemach z filtrami aktywnymi).

Wskazówki Montażowe

Montaż i wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z normami do prądu obciążenia (wartość prądu znamionowego w karcie katalogowej). Moment dokręcania zacisków śrubowych – stosować się do zaleceń producenta podanych w dokumentacji.

FAQ

• Czy stycznik LC1DGKP7 nadaje się do załączania silników? Nie – jest on dedykowany wyłącznie do baterii kondensatorów. Do łączenia silników należy stosować styczniki kategorii AC-3/AC-4.
• Jakie napięcie sterowania (cewki) ma ten stycznik? Napięcie cewki wynosi 230 V AC, co pozwala na bezpośrednie sterowanie fazą L.
• Jaki jest stopień ochrony stycznika? Producent nie podał stopnia ochrony IP – zalecamy montaż w suchym wnętrzu rozdzielnicy elektrycznej, chroniącej przed wilgocią i pyłem.
