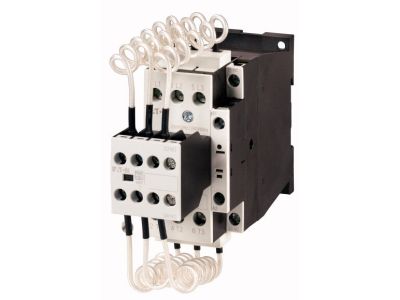

Stycznik do baterii kondensatorów Q=50kvar, DILK50-10(230V50HZ,240V60HZ) DILK | 294076 Eaton

Opis i Kluczowe Cechy

Stycznik EATON DILK50-10 o numerze katalogowym 294076 to specjalistyczne urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających układach kompensacji mocy biernej. Urządzenie charakteryzuje się zdolnością do pracy z mocą znamionową wynoszącą 50 kvar, co czyni go idealnym rozwiązaniem dla rozbudowanych baterii kondensatorów w sektorze przemysłowym. Kluczowym elementem konstrukcyjnym są zintegrowane rezystory wstępne oraz wyprzedzające styki pomocnicze. Mechanizm ten pozwala na skuteczne ograniczenie prądów udarowych, które w przypadku kondensatorów mogą osiągać wartości nawet 180-krotnie przekraczające prąd znamionowy. Dzięki wstępnemu ładowaniu kondensatorów przez druty oporowe, stycznik chroni nie tylko własne styki główne przed zgrzaniem, ale również wydłuża żywotność samych jednostek kondensatorowych.

• Moc znamionowa: 50 kvar przy napięciu 400V/440V.
• Napięcie sterujące cewki: 230V 50Hz / 240V 60Hz, zapewniające kompatybilność ze standardowymi sieciami sterowniczymi.
• Konfiguracja styków: 1NO (styk zwierny) zintegrowany w module.
• Specjalna konstrukcja styków pomocniczych wyprzedzających dla redukcji pików prądowych.
• Wysoka trwałość mechaniczna i elektryczna dostosowana do częstych cykli łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, która definiuje parametry dla aparatury rozdzielczej i sterowniczej niskiego napięcia, w szczególności dla styczników i rozruszników silnikowych. Posiada również certyfikację CE oraz znaki jakości uznawane na rynkach światowych, co potwierdza jego przydatność do montażu w szafach sterowniczych eksportowanych na rynki UE i poza nie.

Zastosowanie

Stycznik DILK50-10 znajduje zastosowanie przede wszystkim w centralnych instalacjach kompensacji mocy biernej (BK). Jest niezastąpiony w układach, gdzie występują duże wahania obciążenia o charakterze indukcyjnym, wymagające precyzyjnego i bezpiecznego dołączania stopni kondensatorowych. Dzięki swojej odporności na wysokie prądy włączeniowe, jest rekomendowany do pracy w zakładach produkcyjnych, dużych obiektach komercyjnych oraz wszędzie tam, gdzie priorytetem jest stabilność parametrów sieci elektroenergetycznej i unikanie kar za pobór mocy biernej indukcyjnej.

Wskazówki Montażowe

Podczas instalacji stycznika EATON DILK należy zwrócić szczególną uwagę na odpowiedni dobór przekrojów przewodów roboczych, aby zapewnić optymalne odprowadzanie ciepła i minimalizację spadków napięcia. Montaż odbywa się na standardowej szynie DIN 35 mm lub za pomocą śrub do płyty montażowej. Należy zachować odpowiednie odstępy izolacyjne między sąsiednimi aparatami, aby umożliwić swobodną cyrkulację powietrza. Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną producenta, co zapobiega luzowaniu się połączeń pod wpływem drgań i zmian temperatury. Przed uruchomieniem należy zweryfikować poprawność podłączenia obwodu rezystorów wstępnych.

FAQ

• Czy stycznik DILK50-10 może być stosowany do zwykłych obciążeń silnikowych? Nie, seria DILK jest dedykowana wyłącznie do łączenia kondensatorów ze względu na specyficzną konstrukcję styków wyprzedzających i rezystorów. Do silników należy stosować serię DILM.
• Jaka jest rola drutów oporowych w tym urządzeniu? Druty oporowe ograniczają gwałtowny wzrost prądu w momencie załączania kondensatora, co chroni sieć przed zapadami napięcia i chroni styki stycznika przed przedwczesnym zużyciem.
• Czy cewka 230V 50Hz będzie pracować poprawnie przy 60Hz? Tak, cewka jest dwuczęstotliwościowa i przy 60Hz znamionowe napięcie pracy wynosi 240V.
