Stycznik do baterii kondensatorów Q=25kvar, DILK25-11(230V50HZ,240V60HZ) | 294032 Eaton

Alternatywny kod produktu: DILK25-11(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

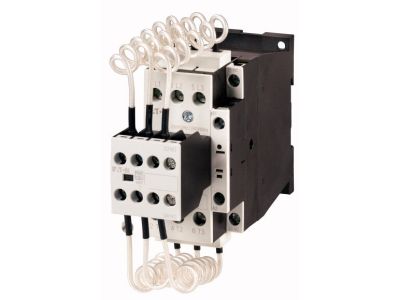

Stycznik do baterii kondensatorów DILK25-11 (symbol 294032) przeznaczony jest do załączania baterii o mocy 25 kvar w centralnych instalacjach kompensacji mocy biernej. Dzięki wyprzedzającym łącznikom pomocniczym i drutom oporowym następuje wstępne ładowanie kondensatorów, co ogranicza prąd włączeniowy nawet do 180-krotności prądu znamionowego – pozwala to bezpiecznie pracować w najbardziej wymagających aplikacjach sieciowych.

• Moc baterii Q=25 kvar: dedykowany do precyzyjnej kompensacji mocy biernej w rozdzielnicach głównych i przemysłowych.
• 180-krotne szczyty prądu włączającego: konstrukcja wytrzymuje ekstremalne udary prądowe przy załączaniu kondensatorów, co zapewnia długą żywotność styków.
• Wyprzedzające łączniki pomocnicze + druty oporowe: wstępne ładowanie kondensatorów ogranicza prąd włączeniowy i redukuje przepięcia łączeniowe.
• Napięcie sterowania 230 V AC 50 Hz / 240 V AC 60 Hz: uniwersalne napięcie cewki umożliwiające pracę w instalacjach europejskich i wybranych sieciach pozaeuropejskich.
• Styki pomocnicze 1NO+1NC (oznaczenie 11): umożliwiają sygnalizację stanu załączenia, blokady w układach sterowania lub przekazywanie informacji do regulatora mocy biernej.

Zgodność z Normami

Stycznik DILK25-11 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach elektrycznych spełniających wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik DILK25-11 jest elementem wykonawczym w układach automatycznej kompensacji mocy biernej. Sprawdza się tam, gdzie wymagane jest wielokrotne, pewne załączanie baterii kondensatorów z dużymi prądami włączeniowymi.

• Centralne instalacje kompensacji mocy biernej w zakładach przemysłowych
• Rozdzielnice główne budynków komercyjnych z regulatorami mocy biernej
• Sterowanie bateriami kondensatorów w stacjach transformatorowych
• Współpraca z systemami automatyki budynkowej i PLC w aplikacjach wymagających wysokiej trwałości łączeniowej

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów zasilających dobierz do rzeczywistego prądu obciążenia zgodnie z normą PN-HD 60364. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy stycznik ma podświetlenie lub wskaźnik LED? Nie, stycznik DILK25-11 nie posiada podświetlenia ani wbudowanego wskaźnika LED. Stan załączenia można odczytać z położenia dźwigni mechanicznej oraz z sygnalizacji na stykach pomocniczych.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20, co zapewnia ochronę przed dotykiem palcem. Dla wyższych stopni ochrony wymagana jest obudowa zewnętrzna.
• Jaki jest tryb pracy styków głównych? Styki główne są przystosowane do łączenia obwodów pojemnościowych (baterii kondensatorów). Ich konstrukcja uwzględnia 180-krotne szczyty prądu włączającego oraz wstępne ładowanie kondensatorów przez styki pomocnicze. Styki pomocnicze 1NO+1NC pracują w trybie standardowym, bez obciążenia pojemnościowego.
